大聯大旗下詮鼎推出基于升特（Semtech）SX1276和環天世通LM230模組的文字信息傳輸解決方案。 移動通訊等手持裝置一般是通過GSM、WIFI及Bluetooth來與外界互聯。但如果使用者位于無法接收到GSM信號如高山、野外、隧道或是市內地下室等地方，則無法與外界進行溝通。 本方案是由臺灣GPS大廠環天世通科技與大聯大詮鼎代理的Semtech SX1276 LoRa IC共同開發的UART模組，主要解決手持式移動裝置在信號不好時還可以一對一或是以群組的方式來傳遞文字信息、座標和資料，其可應用的場景主要有：登山時隊員之間相互聯絡及傳送座標、地下涵洞工作時的通訊、地震天災時的第二備用緊急聯絡系統。

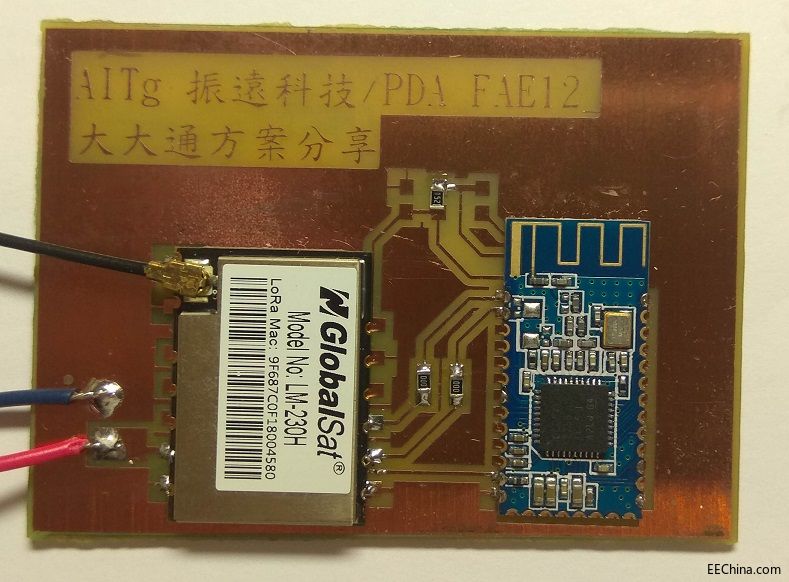

圖示1-大聯大詮鼎推出基于Semtech和環天世通產品的文字信息傳輸解決方案的展示板圖 本方案的市場優勢是把SX1276 SPI界面的復雜控制流程簡化成可以讓微處理器以AT-Command模式來設定參數及收發資料。該優勢不僅可以協助工程師減少在SX1276底層的學習摸索，將SX1276當作一個MODEM來使用，還可以加快設計的時間，讓工程師簡化程式上的復雜度。
圖示2-大聯大詮鼎推出基于Semtech和環天世通產品的文字信息傳輸解決方案的方案塊圖 核心技術優勢 LoRa收發器：使用協力廠商所制造的LM230模組，其高抗雜訊及高靈敏度特性拓展兩通訊端，通訊方式為使用UART界面來達成透傳目的 藍牙收發器：使用市面上廣泛應用的HC-06模組，以其藍牙部分與移動電話、平板或是PC連接后再通過UART與LoRa模組對接 方案規格 【LoRa Module】 芯片組：Semtech LoRa SX127x系列 頻率：862-1020MHz（型號：LM-230H） 傳輸功率：100 mW（MAX） 傳輸媒體：UART UART波特率：1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 bps 工作電壓：3.0V-6.0V 電流消費：接收：13 mA（典型值），發射：120 mA（典型值），睡眠：2.2 uA（典型值） 傳輸距離：1km-10km（0.81Kbps） 接收靈敏度：-132 dBm@0.81Kbps 工作溫度：-40℃-85℃ 尺寸：25mm x 18mm x T2.6mm 【HC-06藍芽模組】 CSR BC417143芯片組 藍牙Class 2 電路板天線尺寸：26.7mm x 13mm x 2mm 工業溫度范圍：-40℃至+85℃ 工作頻率：2.4 GHz ISM頻段 調制方式：GFSK（高斯頻移鍵控） Acuity：-0.1 DBM或更低BER，0.1％ 傳輸速率：異步：6 KBPS 安全功能：身份驗證和加密 |
