由W723組成的開關穩壓器應用電路

發布時間：2011-3-10 10:22 發布者：circuit_share

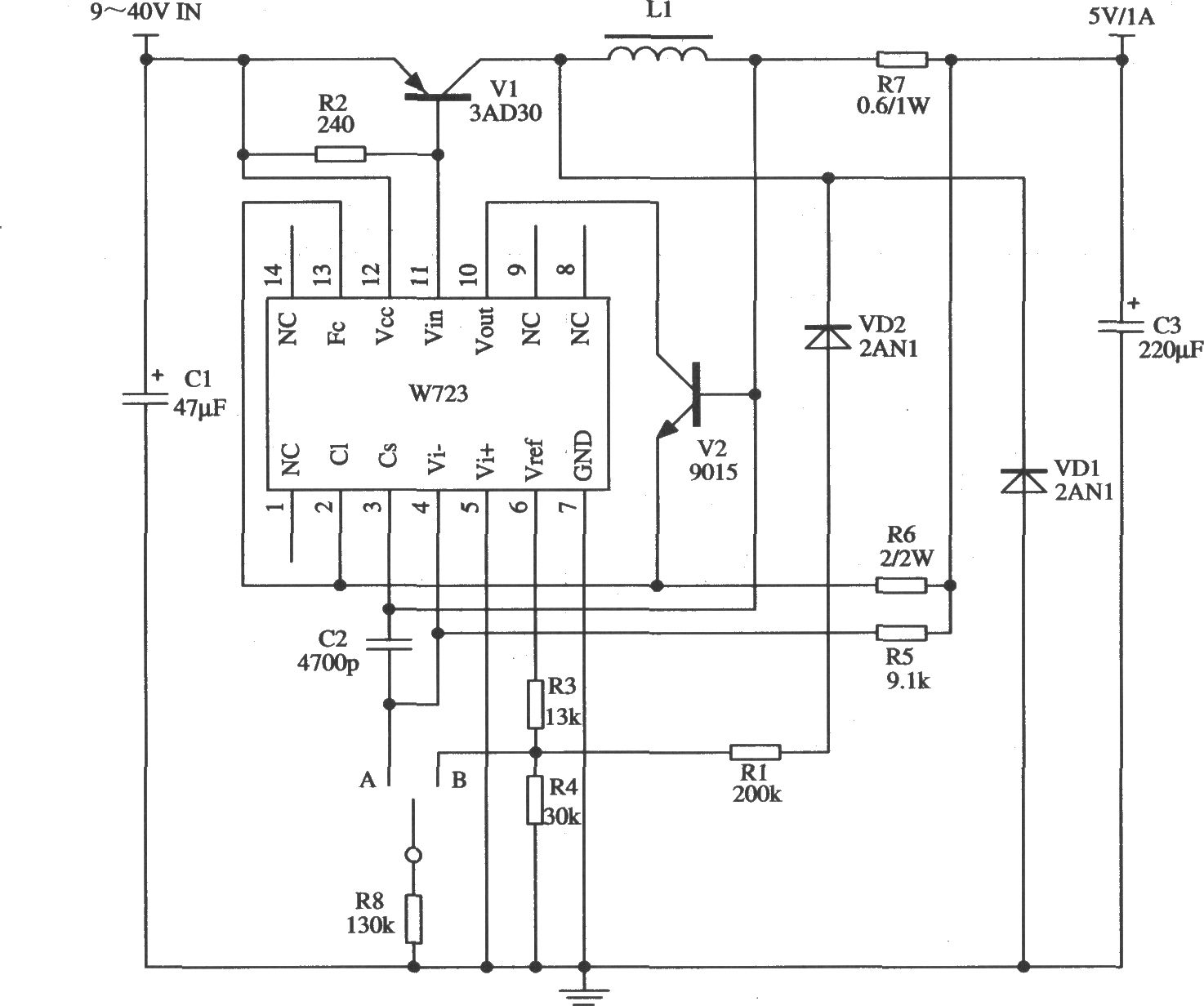

如圖所示是用W723多端可調式正集成穩壓器組成的開關穩壓器電路，其額定輸出電流為0.5 A。實際上它的輸出電流范圍為150 mA～1A，輸入電壓范圍為9.5～40 V，具有短路和過負荷保護功能，效率高于71％。
