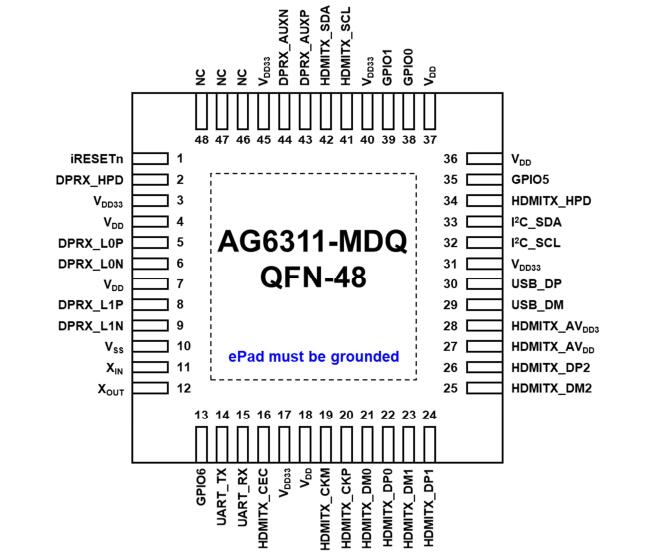

ALGOLTEK AG6311系列提供了一種顯示端口到HDMI轉換器的單片機解決方案。DisplayPort和HDMI都支持視頻和音頻傳輸，但在技術上有所不同。顯示端口到HDMI轉換器執行協議轉換。AG6311系列集成了顯示端口接收器和HDMI發射器。 DisplayPort接收器符合DisplayPort 1.2規范，支持4096x2160/30Hz分辨率，可配置1或2通道配置，每通道5.4（HBR2）、2、7（HBR）和1.62（RBR）Gbps。 HDMI發射機符合HDMI 1.4標準，支持高達4096x2160/30Hz的分辨率。通過使用HDCP 1.4和出廠預加載的HDCP密鑰進行加密來提供復制保護。 AG6311系列為獨立立體聲提供I2S接口。AG6311插腳和插腳說明 A、 AG6311引腳圖
B、 AG6311引腳說明
AG6311結構框圖
AG6311_MDQ_QFN48L_DP2HDMI_DB_V0P91_200311.pdf
(454.41 KB)
|
