電源模塊是可以直接貼裝在印刷電路板上的電源供應器，其特點是可為專用集成電路（ASIC）、數字信號處理器 (DSP)、微處理器、存儲器、現場可編程門陣列 (FPGA) 及其他數字或模擬負載提供供電。一般來說，這類模塊稱為負載點 (POL) 電源供應系統或使用點電源供應系統 (PUPS)。由于模塊式結構的優點甚多，因此模塊電源廣泛用于交換設備、接入設備、移動通訊、微波通訊以及光傳輸、路由器等通信領域和汽車電子、航空航天等。隨著電源模塊應用的廣泛性，傳統的檢測方式已經無法滿足當下對應的電源模塊的生產力。 NSAT-8000電源模塊自動測試系統利用可編程直流電源為被測電源模塊供電，用可編程直流電子負載模擬各種負載條件，完成對各類電源模塊的一體化自動化測試，并依照指定格式在本地保存測試報告。該系統系統集成多種測試儀器，自動檢測鏈接，編輯測試工步，自動運行測試并保存測試數據、生成測試報告，產品測試效率提高50-100倍。

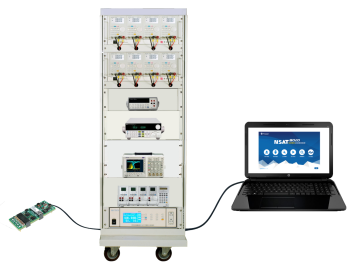

產品特點 系統可集成用戶原有測試儀器，測試成本更低，系統兼容多廠家品牌儀器型號； 根據用戶的需求和測試環境定制化開發，系統具有很強的兼容性和可擴展性； 智能匹配儀器型號，操作方便簡單，全面提高產品測試效率； 自動保存配置信息，簡化測試流程，自動生成測試報告，自定義生成測試報告； 可搭配后端數據管理和分析軟件，實現對數據的智能化管控； 系統支持測試數據上傳，以及自動保存各種測試結果（Excel、csv等格式）。 基于硬件NSAT-8000電源模塊自動測試系統基于可編程直流電源、可編程直流電子負載、數字示波器等。 1. 可編程直流電源 2. 可編程直流電子負載 3.數字示波器 軟件主界面 電源模塊自動測試系統軟件主界面圖所示,主界面分為六個功能模塊，分別是用戶管理模塊、硬件連接模塊，工步編輯模塊，運行測試模塊、數據查詢模塊和關于我們模塊。 用戶登錄界面 用戶在使用軟件測試前，須先登錄方可使用，登錄界面:
用戶在主界面點擊進入用戶管理模塊，會呈現用戶信息列表，列表中可以查看當前系統中錄入的人員信息，如用戶名稱、登錄密碼以及對應的操作權限及備注信息等。 儀器信息配置界面用戶在已兼容儀器列表中選擇此次測試選用儀器種類，選擇該儀器的連接端口號、波特率等連接參數，點擊鏈接檢測進行儀器連接，系統自動保存配置參數信息，支持配置信息重復調用，系統自動檢測是否連接正常，連接失敗系統則自動提醒。 參數配置界面測試參數配置界面修改編輯歷史被測產品參數信息，新增被測產品參數信息。在產品型號欄選擇被測電源模塊的型號，選擇測試項目并編輯參數配置信息，設置測試項目參數合格閾值，點擊保存，系統直接調用。 工步編輯界面測試工步編輯界面用戶選擇被測產品型號，輸入被測產品的產品編號，在測試項目列表中選擇產品需要進行的測試項目，并根據需要在已選測試項目列表中進行排序、刪除等操作。 運行測試模塊運行測試界面實時顯示當前被測產品信息、測試工況、產品測試進度及測試狀態，實現對產品測試狀態的多種管控，如開始、繼續、暫停、停止等控制操作，測試結束點擊生成測試報告即可完成測試。 數據查詢界面數據查詢界面用戶可通過產品名稱、產品型號、測試人員、產品編號、測試項目以及測試時間等關鍵字檢索查詢歷史測試數據，并且可自定義導出并存儲到指定路徑，方便測試數據二次分析。 測試報告界面測試報告界面中用戶可以查看系統根據測試信息及結果自動生成的測試報告，并且可自定義模板生成測試報告并按指定路徑導出存儲。 |
