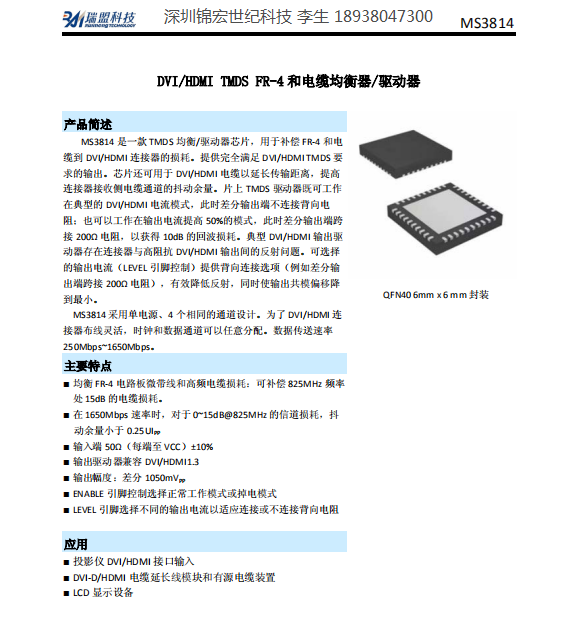

 18938047300  用于補償 FR-4 和電纜到 DVI/HDMI 連接器的損耗。提供完全滿足 DVI/HDMI TMDS 要求的輸出。芯片還可用于 DVI/HDMI 電纜以延長傳輸距離，提高連接器接收側電纜通道的抖動余量。片上 TMDS 驅動器既可工作在典型的 DVI/HDMI 電流模式，此時差分輸出端不連接背向電阻；也可以工作在輸出電流提高 50%的模式，此時差分輸出端跨接 200Ω 電阻，以獲得 10dB 的回波損耗。典型 DVI/HDMI 輸出驅動器存在連接器與高阻抗 DVI/HDMI 輸出間的反射問題。可選擇的輸出電流（LEVEL 引腳控制）提供背向連接選項（例如差分輸出端跨接 200Ω 電阻），有效降低反射，同時使輸出共模偏移降到最小。MS3814 采用單電源、4 個相同的通道設計。為了 DVI/HDMI 連接器布線靈活，時鐘和數據通道可以任意分配。數據傳送速率 250Mbps~1650Mbps。
主要特點 ■ 均衡 FR-4 電路板微帶線和高頻電纜損耗：可補償 825MHz 頻率 處 15dB 的電纜損耗。 ■ 在 1650Mbps 速率時，對于 0~15dB@825MHz 的信道損耗，抖 動余量小于 0.25UIPP ■ 輸入端 50Ω（每端至 VCC）±10% ■ 輸出驅動器兼容 DVI/HDMI1.3 ■ 輸出幅度：差分 1050mVPP ■ ENABLE 引腳控制選擇正常工作模式或掉電模式 ■ LEVEL 引腳選擇不同的輸出電流以適應連接或不連接背向電阻
應用 ■ 投影儀 DVI/HDMI 接口輸入 ■ DVI-D/HDMI 電纜延長線模塊和有源電纜裝置 ■ LCD 顯示設備
|
