Microwave Synthesizer Offers Multioctave Frequency Coverage and Excellent Phase Noise Performance 作者：Marty Richardson，ADI 高級應用工程師 簡介 市場對更高帶寬和更高數據速率的需求日益增加，系統頻率和調制速率要求不斷提高。隨著曾經用于軍事和國防領域的應用進入消費市場，低功耗變得至關重要。在滿足這些要求的同時，還需要保證：不會犧牲電氣性能或功能。為了滿足這些要求，除了改善進信噪比(SNR)、誤碼率(BER)和用戶熟悉的優質服務外，還必須改善本地振蕩器(LO)的相位噪聲。 新推出的ADF5610是一款集成式鎖相環(PLL)和壓控振蕩器(VCO)，充分體現了ADI致力于解決這些問題最終取得的成果。 頻率覆蓋范圍 ADF5610總共覆蓋8個倍頻，VCO基波頻率范圍為3.65 GHz至7.3 GHz，此頻率可反饋給PLL，以最小化相位噪聲。單端輸出(RFOUT)使基波頻率翻倍，可提供7.3 Ghz至14.6 GHz頻率，而差分輸出通過使用1/2/4/8/16/32/64/128分頻設置，同時支持57 MHz至14.6 GHz全頻率范圍。

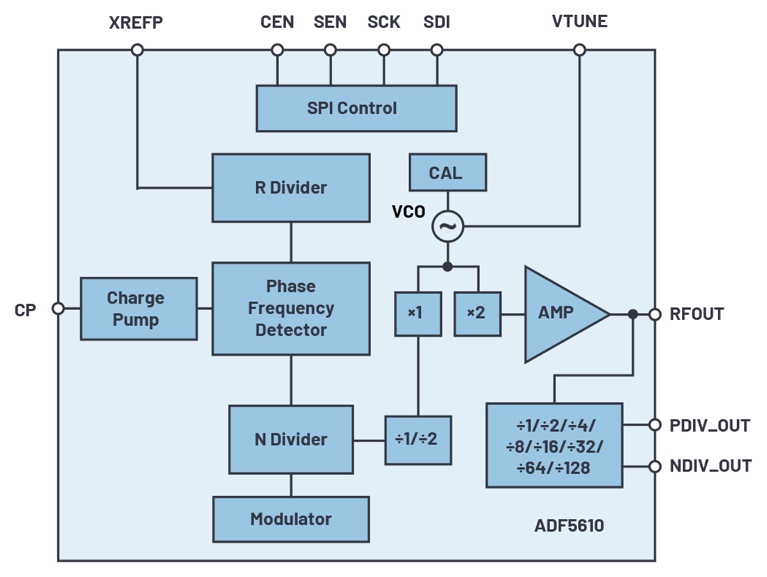

圖1.ADF5610的功能框圖。 ADF5610 的VCO架構可實現出色的寬帶頻率合成器性能，同時保持行業領先的相位噪聲性能，在10 GHz 、100 kHz偏置時，標稱開環相位噪聲為–114 dBc/Hz。在僅使用一個無源環路濾波器的情況下，內部狀態機就可以使頻率建立時間低于40 μs；除非需要更快的建立時間，否則無需使用額外的電路或查找表(LUT)。 適合轉換器時鐘應用的出色PLL性能 雖然ADF5610內部的鎖相環(PLL)具有中等品質因數(FOM)–229 dBc/Hz（高電流模式下為–232 dBc/Hz），但考慮到1/f噪聲(–129 dBc/Hz)和出色的VCO相位噪聲特性，則可以實現低于38 fs（1 kHz至100 MHz集成限值）的rms抖動。因此，ADF5610非常適合要求嚴苛的轉換器時鐘應用。環路濾波器電阻值應保持最小，以在高頻率(100 MHz)范圍內實現較低的熱噪聲。為了達到這個性能水平，必須使用超低噪聲基準電壓源。
圖2.RMS抖動：8.0 GHz。
圖3.RMS抖動：14.4 GHz。 通信和儀器儀表LO 除了很寬的頻率覆蓋范圍、行業領先的相位噪聲和極快的鎖定時間之外，ADF5610還具有其他特性，因此非常適合無線和儀器儀表應用。在這些應用中，ADF5610一般作為本地振蕩器使用。 24位小數分辨率相當不錯，與ADF5610的精確頻率模式功能配合使用時，有可能實現零(0 Hz)誤差頻率生成。將ADF5610用作本地振蕩器時，因為標稱輸出功率為5 dBm，所以可以直接通過RFOUT端口驅動有源混頻器，這樣無需額外的放大電路，可以節省寶貴的電路板空間。采用單端方式使用時，差分分頻器(PDIVOUT/NDIVOUT)的標稱輸出功率為2 dBm，但是，在窄帶應用中，可以通過低損耗巴倫或混合耦合器將差分進行組合，以實現1~2dB輸出功率的增加。 如今低功耗非常重要，ADF5610在低電流模式、禁用輸出分頻器時，只消耗低于700 mW的功率，即使在最壞情況（高性能模式，輸出分頻器設為128分頻）下，（）其功耗稍高于1 W。即使在低電流模式下，ADF5610的相位噪聲性能在同類產品中也處于領先水平，僅增加2 dBc/Hz。 ADF5610還具有出色的雜散性能，PFD雜散低至-105 dBc，帶內未濾波的整數邊界雜散標稱值為-45 dBc。 小尺寸 ADF5610 PLL/VCO采用7 mm × 7 mm、48引腳基板柵格陣列(LGA)封裝。工作時只需極少的外部去耦，因此可以使用小型解決方案實現出色性能。為實現最佳性能，建議使用優質低壓降(LDO)穩壓器，例如ADM7150、LT3045/LT3042或HMC1060。VCO需要5 V電源，其余的電路則使用3.3 V電軌供電。ADF5610可以使用ADIsimPLL™進行仿真，以幫助用戶設計實現完整的PLL頻率合成器所需的適當外部元件電路。 結論 ADF5610具備行業領先的頻率覆蓋范圍、出色的相位噪聲性能、高輸出功率、低功耗和小尺寸，因此能夠滿足新通信和儀器儀表系統的嚴苛要求。 作者簡介 Marty Richardson于2014年加入ADI，擔任微波頻率生成部的高級應用工程師。他在射頻/微波領域工作已超過35年，之前曾從事設計和可靠性技術方面的工作。目前，他主要負責鎖相環(PLL)、壓控振蕩器(VCO)和倍頻器產品。他是IEEE的高級會員，閑暇時陪伴家人，他喜歡修整家園、打獵、釣魚和騎山地自行車。 |
