XTR101基本電源和信號連接電路

發布時間：2011-4-14 11:23    發布者：circuit_share
關鍵詞： XTR101 , 電源 , 連接電路 , 信號

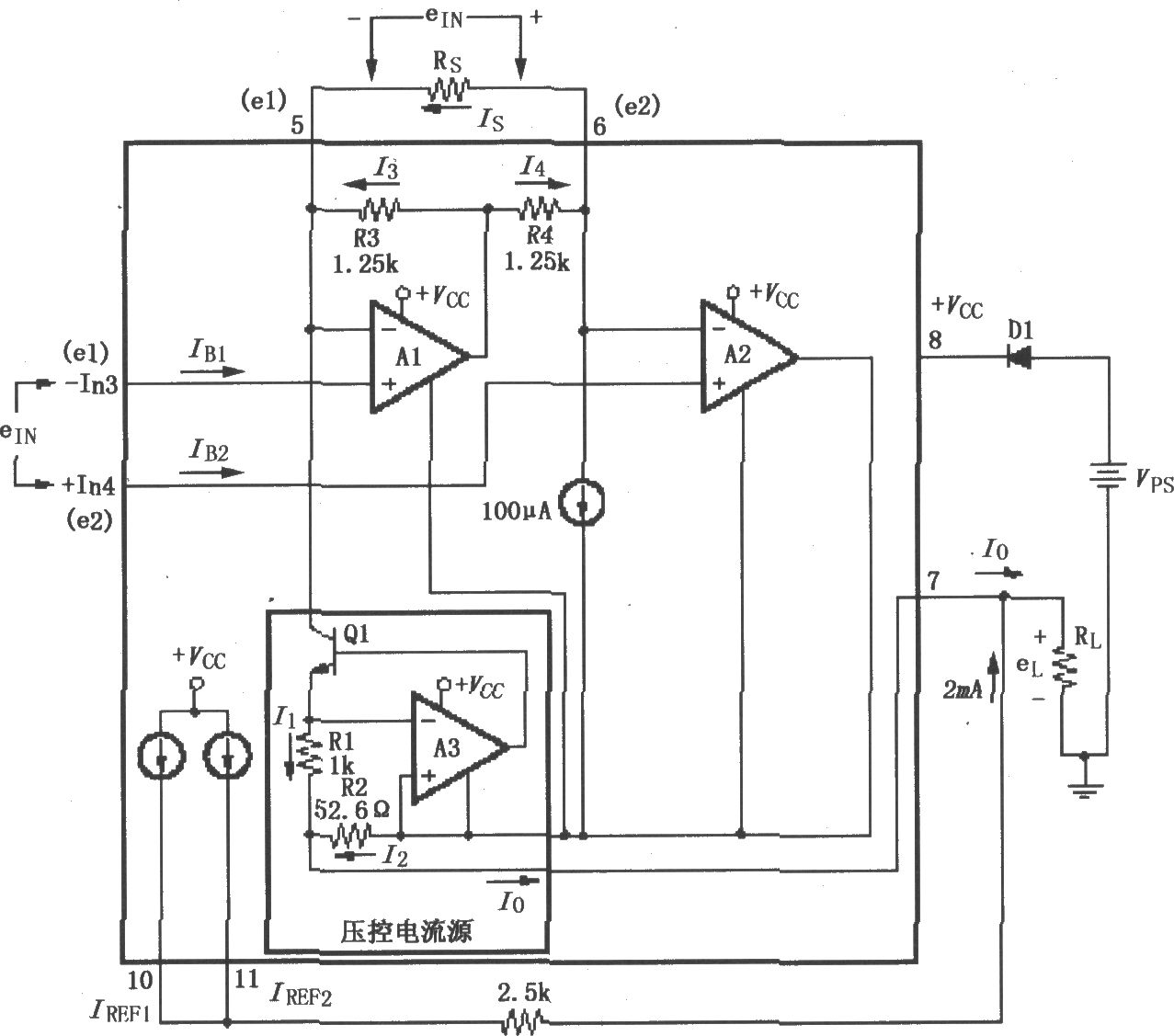

如圖所示，差分電壓ein加在輸入端③腳和④腳之間，通過RL、Vps和D1，在輸出環路中產生4～20mA的電流。對于一般精度要求的設計，只需利用芯片內部的驅動晶體管就可達到很高效率；而對于增益高精度要求的設計，則需增加一個外部NPN晶體管與內部的驅動晶體管并聯。取值時應注意；ein＜50V；Rs＜150Ω。輸出電流Io=4mA (0.016 40/Rs)eIN，eIN=e2-e1。
