由INA117構成的測量電源輸出電流電路

發布時間：2011-4-15 10:22    發布者：circuit_share
關鍵詞： INA117 , 測量電源 , 輸出電流

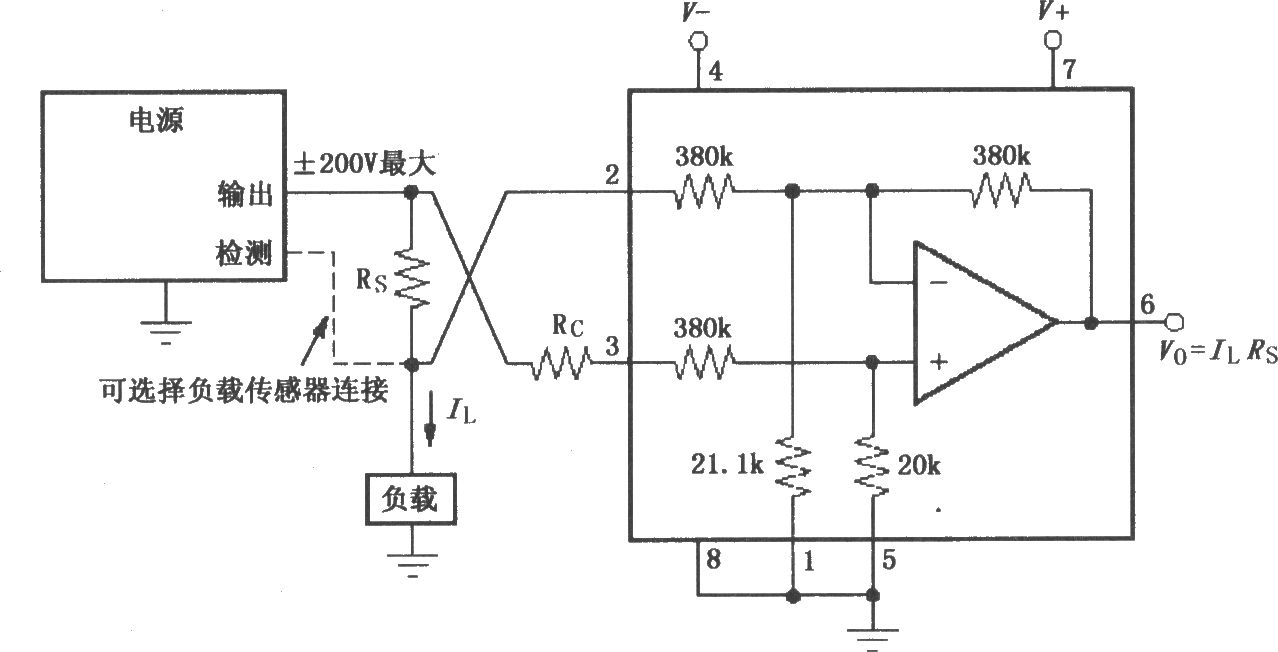

如圖所示為由INA117構成的測量電源輸出電流電路。在電源與負載之間串聯一個取樣電阻Rs， INA117輸入阻抗很大，因此流過負載電流IL也同樣流過Rs，檢測Rs兩端的電壓降即可測量電源電流的大小。由于取樣電阻Rs的存在，將造成輸入端電阻網絡失配，會引起共模抑制比下降，這可以用在輸入端串聯電阻Rc來解決。如果取樣電阻的阻值低于20Ω，共模抑制比的下降可忽略不計，則串聯電阻Rc可以不用。如果所用電源具有檢測端，則Rc下端可與電源檢測端相連，以消除電壓降誤差。
