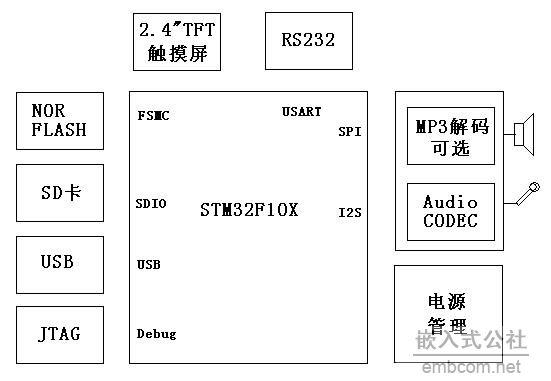

討論硬件框圖(第1版本:09年12月4日更新)

阿南

歡迎隨時更新:

目前需要確定的方案：

1》2.4" TFT觸摸屏選型，官方和英倍特DEMO提供的型號 AM240320L8TNQW-00H，內部應該是ILI9320，是通過FSMC控制的。不知道該屏目前的價格等，是否還有其它更合適的屏。

2》NOR Flash是否有必要，阿南所能想到的是中文字庫應該需要256K Flash。其實用處還沒有想到。

3》SRAM是否還需要擴展，STM32自帶的64KByte是否已經足夠。

4》JTAG、串口不在板上，應該單獨做一個調試小板，包括RS232接口，JTAG座等

5》是否還需要增加幾個LED和按鍵。

6》MP3硬件解碼是否確定為VS1003。

7》MP3軟解是否直接從PWM出，再接AMP放大。還是要接IIS接口的CODEC。要不要接小喇叭，還是只要耳機插孔。

8》電源充電方案哪種比較合適，鋰電還是普通充電電池

9》STM32選型：http://www.stmicroelectronics.com.cn/mcu/inchtml-pages-stm32.htm

9》。。。。。

老郭

坐個沙發，哈哈
思路越來越清晰了

terrysun

不錯！
用nand flash更好，現在４Ｇ的已經很便宜了，不用插卡也可以用。

阿南

4G的要大容量MLC，ST32應該不行。SLC的應該沒問題

jorsa

4G的要大容量MLC，ST32應該不行。SLC的應該沒問題
阿南 發表于 2009-12-3 08:55

mlc需要8bit ecc， st32帶nand flash controller么？ecc能力怎樣
slc的ecc要求就低了，不過成本高些

jorsa

歡迎隨時更新:
5338
阿南 發表于 2009-12-3 01:26

為什么要nor呢？不是有內嵌的flash么？

阿南

考慮到需要一些字庫等，內部Flash可能不夠

宇宙飛船

為了隨身帶，在PCB設計時應考慮把RS232的模塊獨立設計，然后用插針連到主板上，調試完畢后可以把此模塊拿掉。否則搞到象開發學習板那樣大的PCB就沒啥意思了。

lg05128018

同意只留個232接口，
因?yàn)榇蠹夜烙?jì)90%是有232調試工具的，
所以留個TXD，RXD，GND接口就可以了。

阿南

恩，有理

阿南

那就去掉232，把232接口和JTAG（20pin的大座子）單獨拉出一個調試板

ZigBee筆記

支持支持！

yaobb1981

要選個漂亮點的外殼，弄好了可以炫一下，要不就一個裸機太難看了。

阿南

外殼可就不好搞了。裸漏更加體現個現soso。外殼再亮也不會人家產品專門外殼亮

lelee007

232留調試接口就OK了，不然轉換芯片和頭都很占地方

建議不要搞MP3、4、復讀機那樣的外殼，太俗氣了

可以整個有機玻璃的支架，那才炫，再用GPIO加幾個彩色LED，我靠，炫翻了，哄mm專用！！！

lelee007

到時候量大的話，作有機玻璃支架也不會太貴，不過應該比殼子要貴一點

外殼還是等PCB好了再說吧，
如果有現成比較合適的殼子就好了

宇宙飛船

若真是要用到中文字庫，外擴NORFLASH 還不如擴RAM， 字庫可以儲存在SD卡中，可以在初始化時讀入內存中去。

宇宙飛船

或者于脆開一段幾K的緩沖區，把要顯示的字庫點陣讀入BUFFER中，就不用外擴RAM了。

terrysun

256k庫的字體很小，好像是１６Ｘ１６點陣的，看起來比較費力。
