由CMOS門構成的可調分頻器(CD4001)

發布時間：2011-4-28 10:12    發布者：電路圖分享
關鍵詞： CD4001 , CMOS , 分頻器

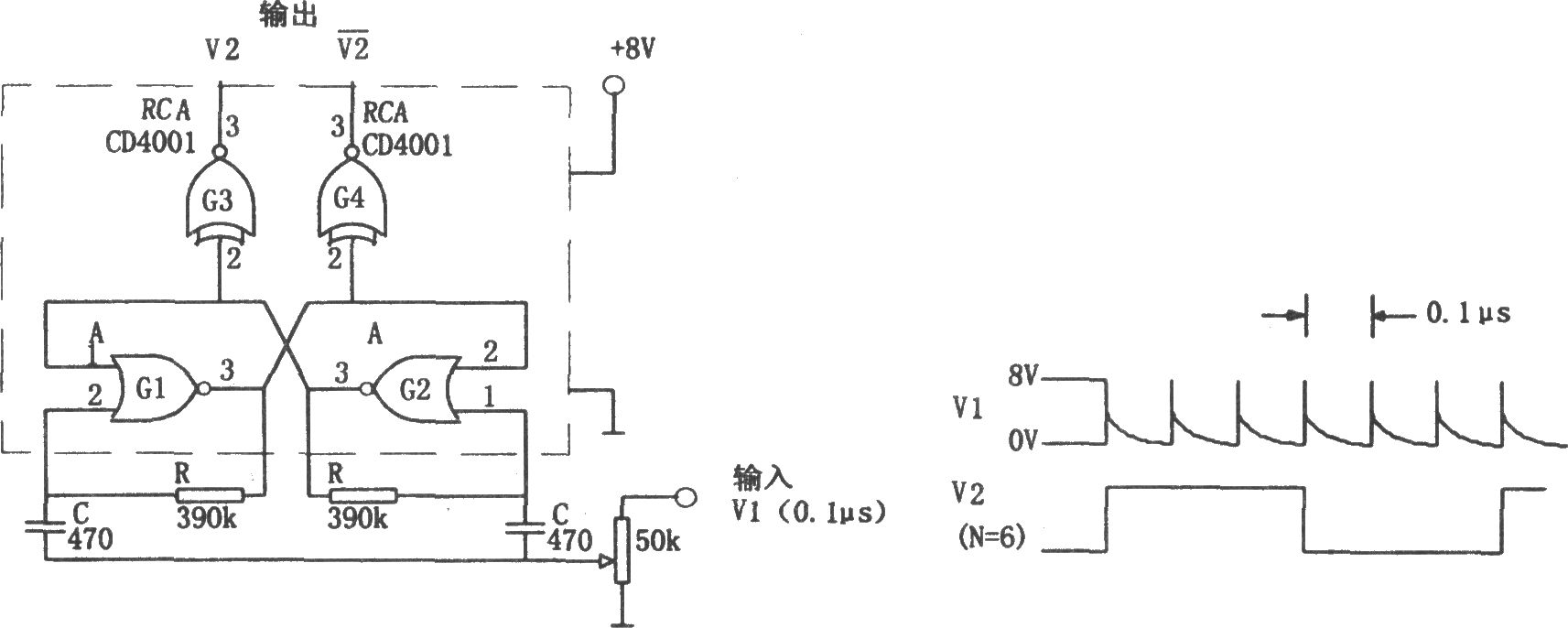

如圖所示為由CMOS門構成的可調分頻電路。該電路是一個由CMOS 4×2輸入或非門CD4001構成的偶次分頻器，分頻系數由外接電位器進行調節。當頻率為f1的脈沖信號輸入時，電路輸出為頻率f2的方波，分頻系數為：

N=f1/f2,其中N是偶數。

門G1和G2構成觸發器。輸入脈沖只對禁止門起作用，使觸發器改變狀態。最簡單的情況是N=2，這樣，每個輸入脈沖改變觸發器狀態一次。對于較高的分頻系數N，可以不用外加電容，因為CMOS門有5pF的固有電容，輸入脈沖通過禁止門的固有電容積分。當電容上的電壓達到觸發電平時，電路翻轉，因此，通過電位器改變輸入脈沖幅度，就可以改變分頻系數。
