高壓發生器(NE555)

發布時間:2011-4-28 10:25    發布者:電路圖分享
關鍵詞: NE555 , 高壓發生器

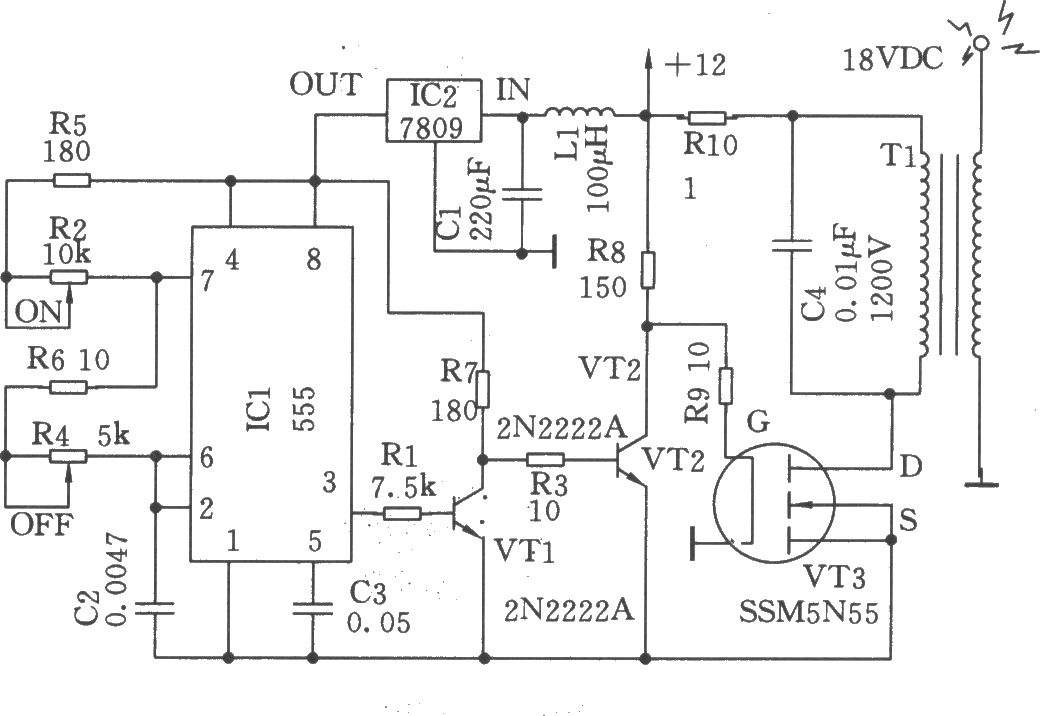

如圖所示為高壓發生器電路。這種高壓發生器適用于需要高電壓,小電流的場合,可獲得數千伏至數萬伏的高壓。它由脈沖發生器、驅動器和高壓變壓器組成。脈沖發生器利用一個555定時器產生連續的脈沖串到VT1。VT1作為緩沖器,起到隔離IC1和VT3柵極的高空抗負載的作用。電阻R1和R3、R2和R4調節IC1③腳的輸出脈沖頻率。該脈沖串控制VT3的通斷,在T1的初級產生高頻交變磁場,從而在T1的次級產生所需的高頻、高壓電流。T1可采用現成的黑白電視機中的行輸出變壓器。
