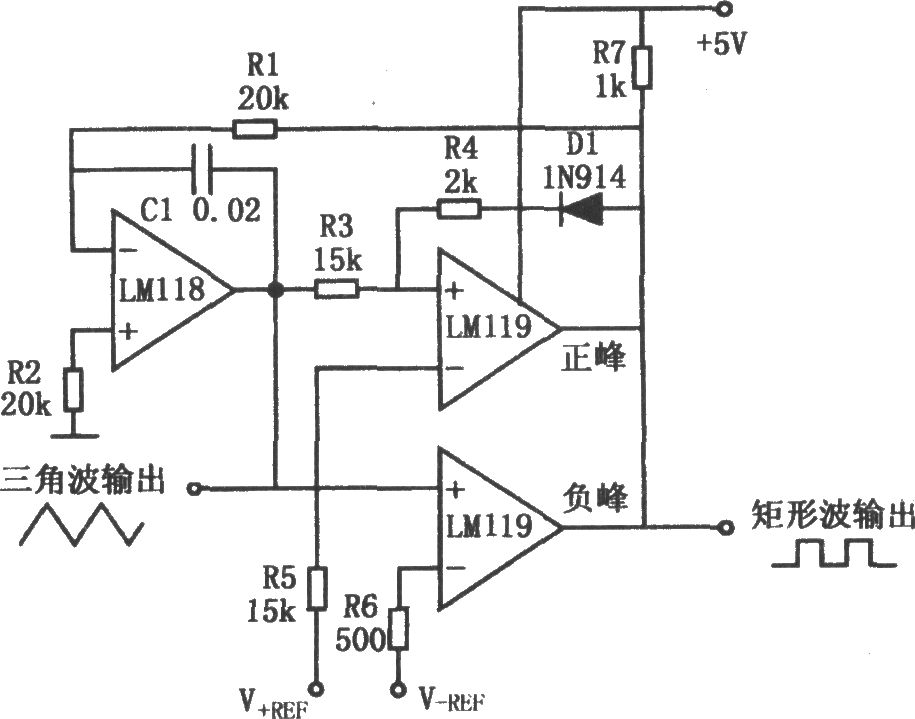

 如圖所示電路是一種可以將振幅調整到精確度為±0.01V左右的三角波產生電路。若在V REF和V-REF端加直流電壓，則三角波的振幅即分別為V REF和V-REF峰值。該電路將積分器和判斷正、負峰的兩個比較器組合在一起。正峰一端的比較器如果輸出為正，則D1自鎖，通過負峰一端的比較器反相輸出為負。如果將R1改為電位器，就可改變頻率并且保持振幅不變。如果要改變波形的對稱性，可將一只50kΩ的電位器接在正、負電源上，滑動觸頭接在LM119的反相端上。如果要產生正弦波，則將精確的三角波加在正弦波合成用的非線性電路上。為減少失真，需要對振幅進行微調。電路的振蕩頻率為：  根據頻率的要求，通過選擇R1、C1和V REF、V-REF滿足要求。如選取V REF=2.5V，V-REF=-2.5V，R1=1k，C1=0.1μF，則可計算出fo=5kHz。該電路最高工作頻率為200kHz。 |
