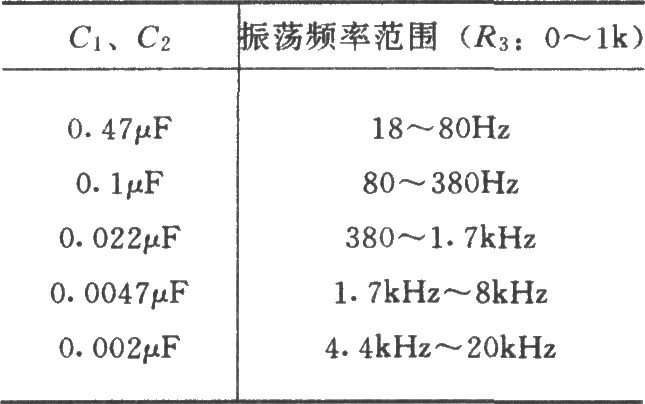

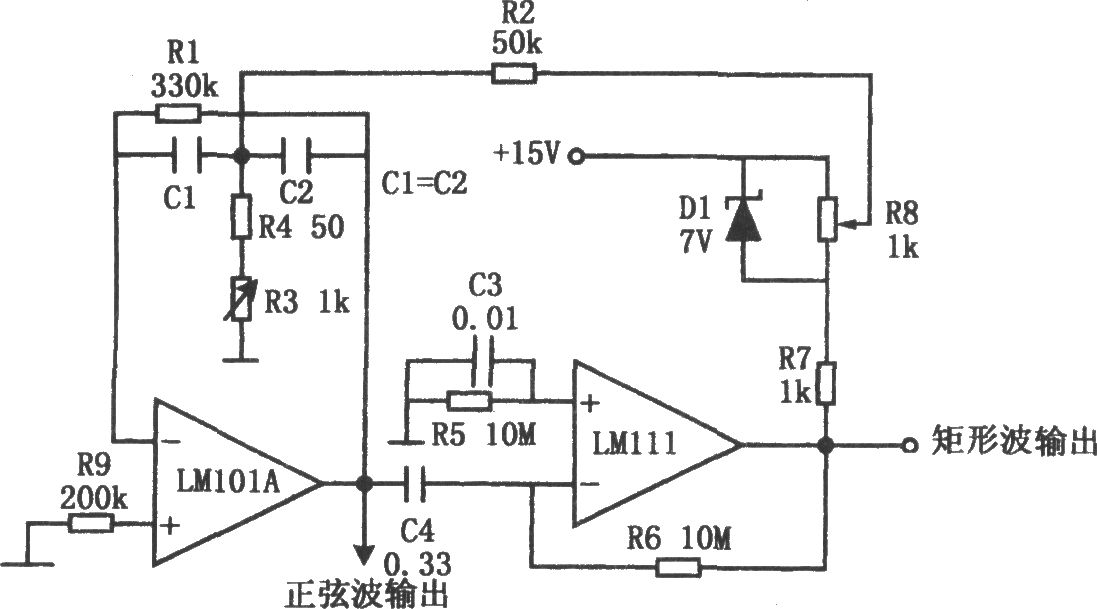

 如圖所示為具有正弦波、矩形波輸出的振蕩電路。在一般的RC振蕩電路中，如果要求有較寬的頻率變化范圍，不僅要改變電阻，而且還要改變電容。而本電路只需改變一個電阻R3就可在很寬范圍內改變振蕩頻率。圖中，運算放大器LM101A構成有源帶通濾波器，LM111為電平比較器，構成限幅器。它們之間由于正反饋而產生振蕩。電平比較器輸出為正弦波，但是通過帶通濾波器后只取出基波，故LM101A輸出為正弦波。矩形波幅度接近于正、負電源電壓。正反饋量由電位器R8調節。穩壓二極管D1用來限制反饋量。電路的振蕩頻率和濾波器的中心頻率相同。當C1=C2時，中心頻率為：  振蕩頻率和電阻R3、電容C的關系如表所示。 如果R3≤R1，則f0與R3的平方成反比。帶通濾波器的增益與帶寬和R3的變化無關，改變R3只改變振蕩頻率，不改變輸出電平大小。  |
