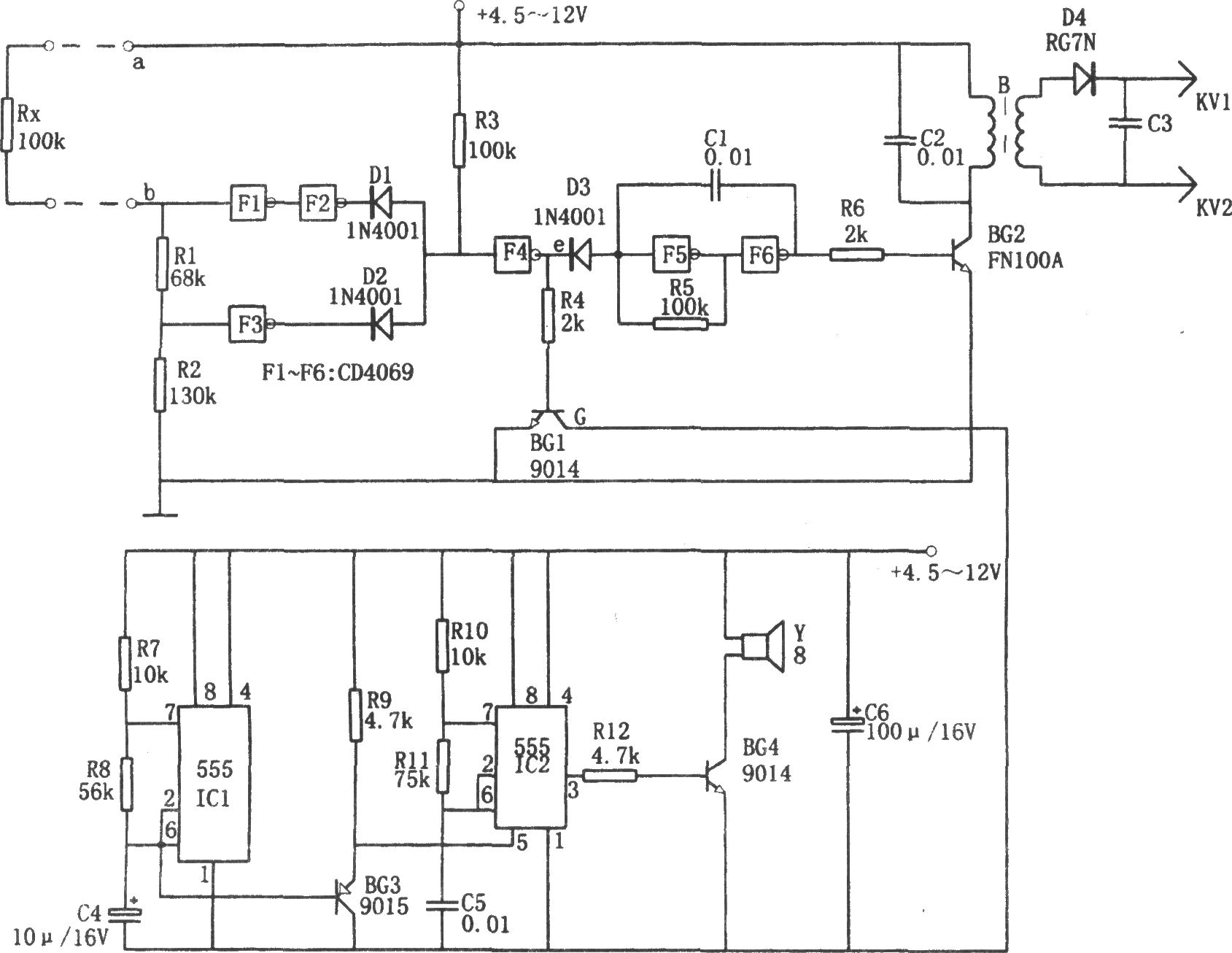

 如圖所示為高壓密碼防護報警電路。該報警器采用權電阻密碼進行真假識別，從而可用于門、窗、提包、錢柜等處的防護。電路的核心是多諧振蕩音響電路，芯片CD4069、變壓器B主要用來作為驅動級。電路中，當a、b間出現斷路或短路時，權電阻Rx的阻值增大或減小，導致F4非門電路(e點)輸出高電平，從而使管子BG1導通，將音響電路接通，發出雙音報警信號。同時，因管子D3截止，由F5、F6等組成的音頻振蕩器開始振蕩，其振蕩頻率約為3000Hz，該信號經由BG2管和升壓變壓器B組成的放大器后，得到升壓并進行整流，最后得到近萬伏的高壓，以電擊行竊者。 在由555和晶體管等元件組成的多諧振蕩音響電路中，由IC1等元件組成的多諧振蕩器的振蕩頻率約為1Hz，充放電電容器C4與⑥腳相接，其上的三角波電壓經緩沖放大級BG3加到多諧振蕩器IC2⑤腳(控制端)，從而可實現1Hz的低頻三角波調制IC2振蕩器，使之發出變音調的報警聲。由圖中所示R10、R11及C5的參數值，可得出IC2的振蕩頻率f=1.44(R10 2R11) C5約為1000Hz。IC2經三角波調制后,其頻率變化范圍大，③腳輸出類似于警車的音響。電路中，驅動級的變壓器B可采用36cm黑白電視機的行輸出變壓器，以用作升壓。 |
