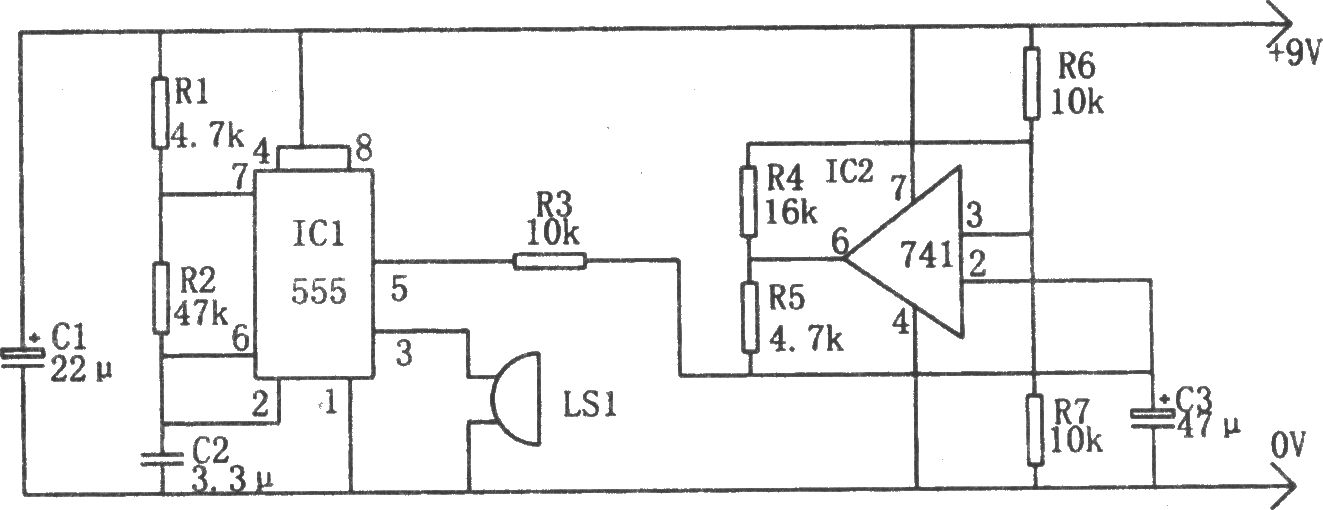

 如圖所示報警器由多諧振蕩音響電路和三角波發生器組成。多諧振蕩音響電路由555和R1、R2、C2、壓電陶瓷喇叭LS1等組成。三角波發生器由芯片IC2(741)和R4～R7、C3等組成，其實際為一個低頻振蕩器，振蕩頻率大約為1Hz，其中電容器C3上輸出的電壓波形近似為三角波。該三角波加至IC1(555)的控制端⑤腳，以改變時基電路555的基準控制電壓，從而對多諧振蕩器進行頻率調制，對由555和R1、R2、C2組成的多諧振蕩器來講，其基本振蕩頻率為f=1.44／(R1 2R2)C2，圖中所示參數對應的頻率約為3000Hz。經過周期為1秒左右的三角波調制后，該多諧振蕩器產生周期變化的掃頻波，推動壓電陶瓷喇叭發出變音調的報警聲。 電路中芯片741為通用運算放大器，其工作電壓為±15V，采用8腳封裝。 |
