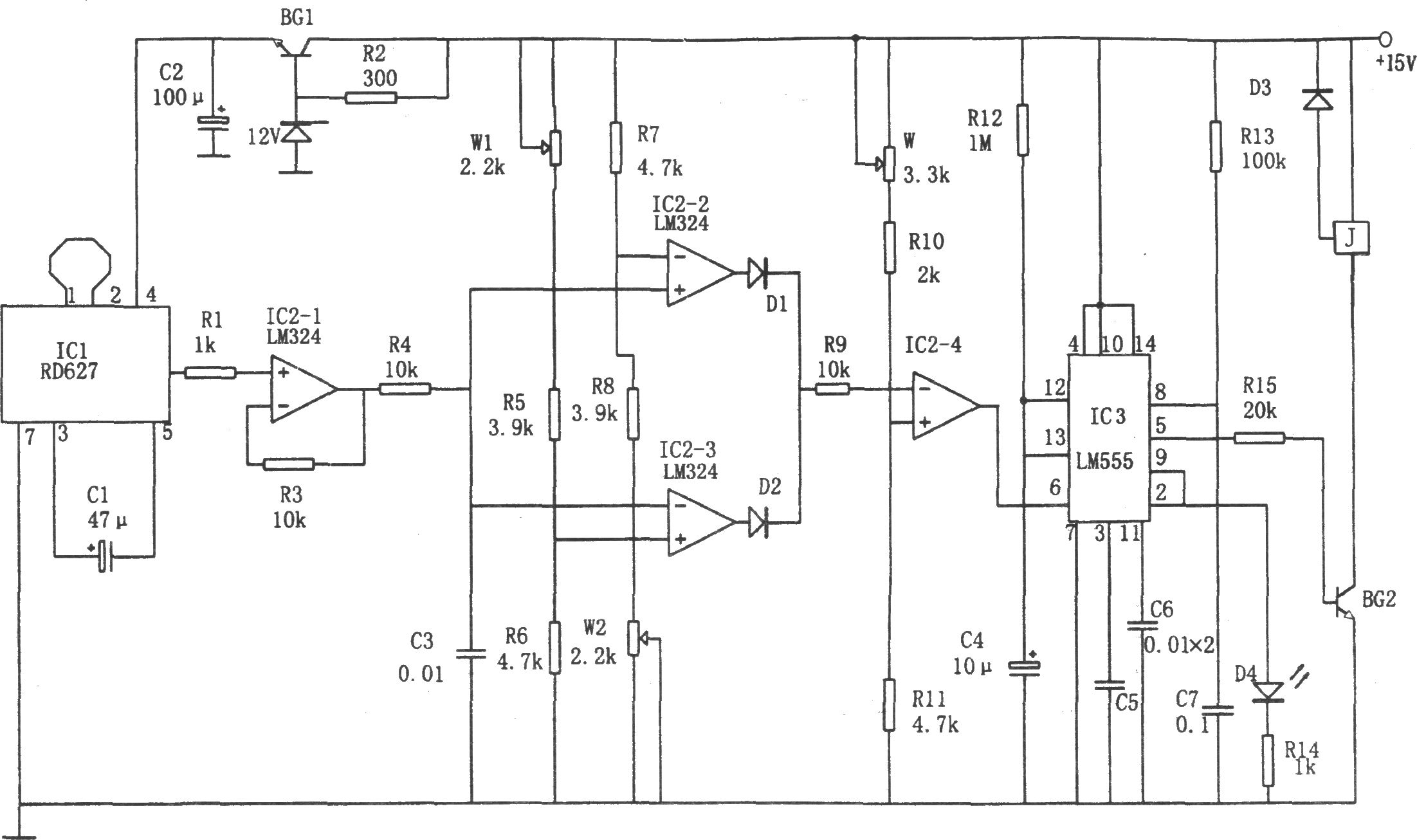

 如圖所示為多普勒防盜報警電路。該電路由電壓比較器、多普勒效應傳感集成電路、觸發單穩及延時電路等組成。芯片IC3采用雙時基電路556，其中的一半和元件R13、C7組成單穩觸發器，另一半和R12、C4組成單穩延時電路，延時時間為td=1.1R12C4，圖示參數對應的延時時間約為10秒，以使開機后主人有時間離開報警現場。芯片IC2采用四運放LM324。IC2-2、IC2-3組成窗口比較器，欲改變上、下限基準電壓，則可通過調節電位器W1、W2來實現。IC2-4為反相比較器，其輸出低電平觸發芯片IC3。 芯片IC1采用專用多普勒效應傳感器模塊RD627，該模塊內含有振蕩器、射頻發射頭、檢測、限幅器和多普勒放大器等。當有人移動時，其利用回波與發射波之間的頻移來進行放大、檢測，相應輸出與人體移動所產生的多普勒頻率成正比的直流電平。在有效發射區100平方米內，動態輸出電壓變化不小于±50mV，直流最大幅度可達5V，且移動體離傳感器越遠，輸出的電平幅度越小。 該報警器適用于100平方米內有人活動的場合。 |
