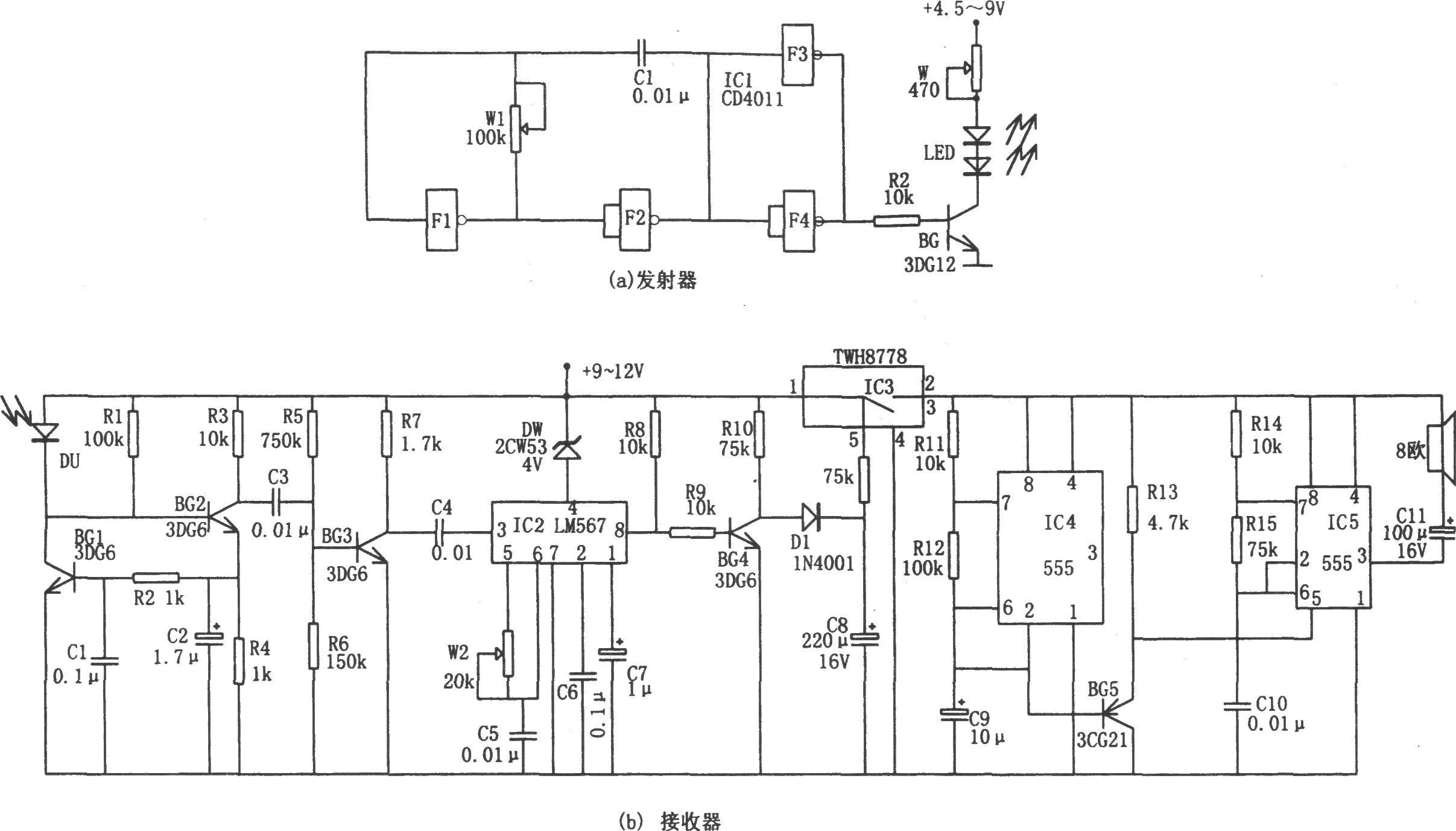

 如圖所示為紅外線防盜報警電路。該報警器包括紅外脈沖發射器和紅外接收、***及報警音響電路，并將發射頭和接收頭裝配在一個金屬基座上。發射器是由具有4個2輸入的與非門CD4011組成的多諧振蕩器，其振蕩頻率取決于W1、C1，圖示參數對應的頻率約為1～15kHz，振蕩信號經BG驅動后發出紅外光脈沖信號。紅外接收、***包括紅外光一電轉換頭、放大器、譯碼器及功率開關控制的音響報警電路等。紅外接收管DU須與發射管配對，當DU接收到因人體阻擋而反射回的紅外光脈沖信號后，進行光電轉換，并經阻容耦合放大器BG1、BG2、BG3后加至IC2譯碼器。 譯碼器IC2采用鎖相環音頻譯碼集成電路LM567，它要求輸入信號不小于25mV，當調節W2使其調諧中心頻率與發射的高頻頻率步調一致時，LM567的輸出端⑧腳將產生一低電平躍變信號。LM567的中心頻率為f0=1/1.1Rw2C1，圖中所示參數對應的頻率約為1～15kHz。IC2的低跳變電平使BG4截止，電壓經電容C7、R9、D1充電后使功率開關IC3導通，音響電路接通(得電)，并立即響起變音調的報警聲。此后C7的放電作用使音響發出約定10秒鐘的報警聲。 IC4、IC5均為多諧振蕩器，其中IC4的振蕩頻率為f=1.44／(R11 2R12)C9，約為1Hz，它控制IC5，相應IC5的振蕩頻率約在1kHz左右。 |
