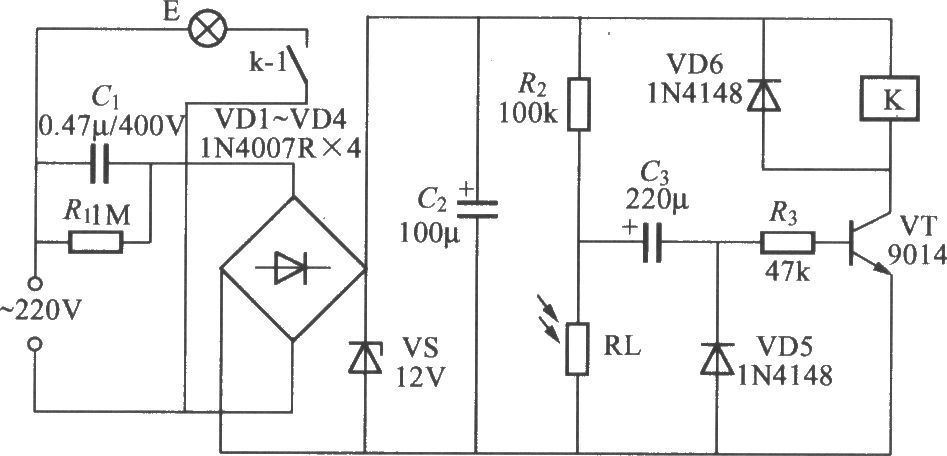

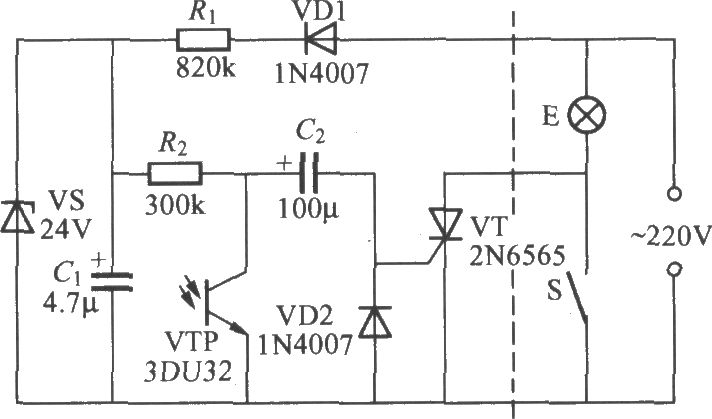

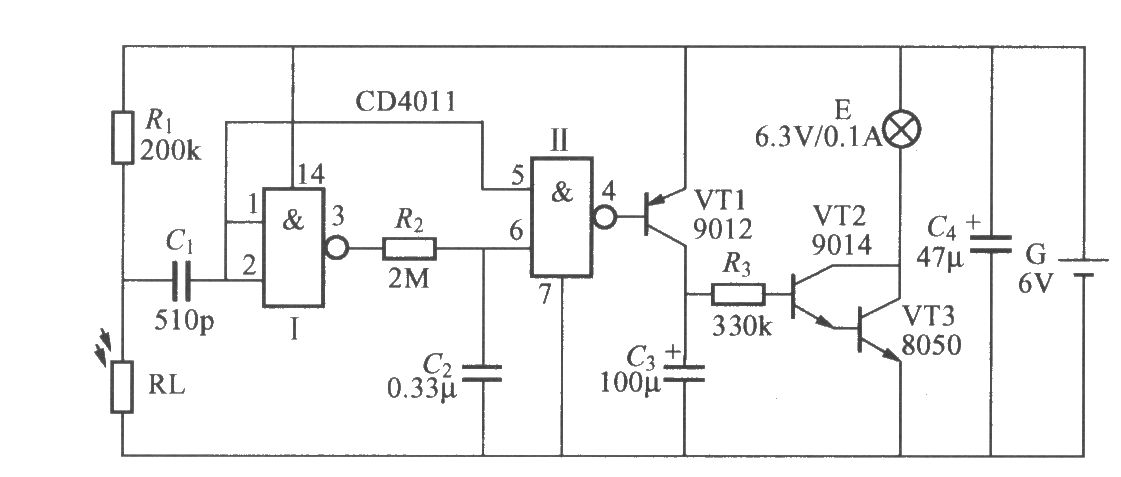

 如圖所示電路，當室內有光線照射時，小燈不亮；當室內光線由亮突然變暗時，小燈即點亮，延遲數十秒鐘后，它又能自行熄滅。圖中，RL用MG45型***率電磁繼電器，要求高阻與低阻相差倍數愈大愈好。K可用JZC-22F、DC12V小型***率電磁繼電器。其他元器件要求如圖所示。  上圖所示是一個性能較好的光控延遲照明燈，晚上關燈睡覺或外出時，它能自動點亮1min，從而避免摸黑上床或鎖門外出時所帶來的不便。但由白天自然轉為黑夜時，它卻不會點亮。它適合制作壁燈或床頭燈等。圖中虛線右部為普通照明電路，左部為新增部分。S為照明燈原有開關，它仍能控制電燈E的亮滅。合上S后，燈E就點亮；打開S，燈滅，此時燈E就具備了光控延遲功能。  上圖所示是采用電池供電的光控延遲照明小燈，當夜間突然停電或保險絲熔斷，室內一片漆黑，難以尋找火柴與蠟燭；有時晚上關燈后，摸黑上床也感不便。有了這盞小燈，它能自動點亮數十秒鐘，可給生活帶來方便。該電路特點是只有室內光線突然變暗，小燈才能點亮，如果室內光線由暗變強或由強自然緩慢變暗，它都不會點亮，同時小燈延遲熄滅后，電路不再消耗電能。  上圖所示電路為采用電池供電的光控延遲照明小燈電路，當夜間關燈或突然停電時，它會自動點亮30s左右。 |
