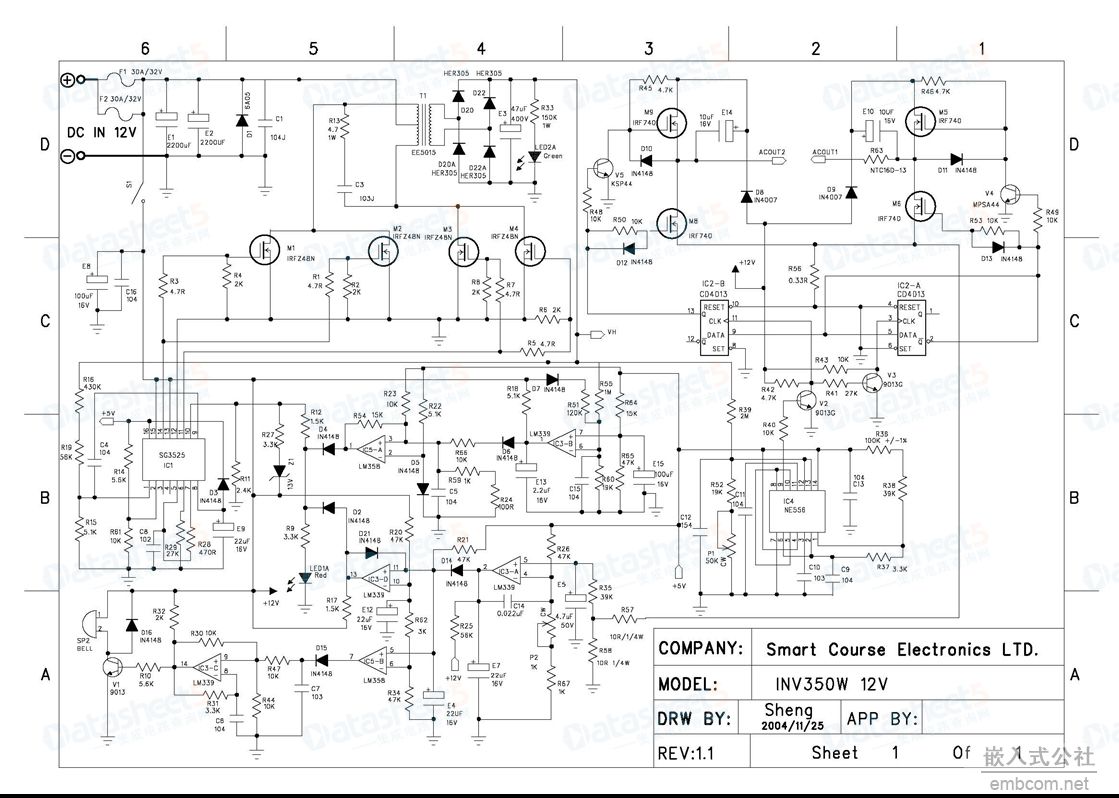

功能指標 輸出功率：350W 波形：方波 輸入電壓：12V 輸出電壓：220V有效值 電路說明 D1為防止反接的二極管。 T1為主逆變變壓器 M1和M2為功率逆變場效應管。 SG3525為PWM控制芯片，這里雖然為硬開關工作模式，但是這里卻不是硬開關，場效應管工作在ZS工作模式。M1和M2并聯，提供較大的電流，M1、M2和M3、M4間歇工作，這里面的電流一般不是最大的問題，組要是耐壓問題。E6、R40和D12組成的自舉工作電路，給場效應管M3提供高的門級電壓。 電路有個缺點：T1經過全橋二極管后的輸出電壓，會隨著輸入電壓的變換而變化，這樣只能通過后續50HZ的全橋改變脈沖占空比解決。M5、M6、M8和M9為50Hz的全橋輸出管子。R57和R58為輸出電流過流檢測，R35和4.7uf的電容組成過流尖峰脈沖濾波電路，防止電路在設備插入時的誤動作保護。 NE556提供50Hz的方波輸出。 |
