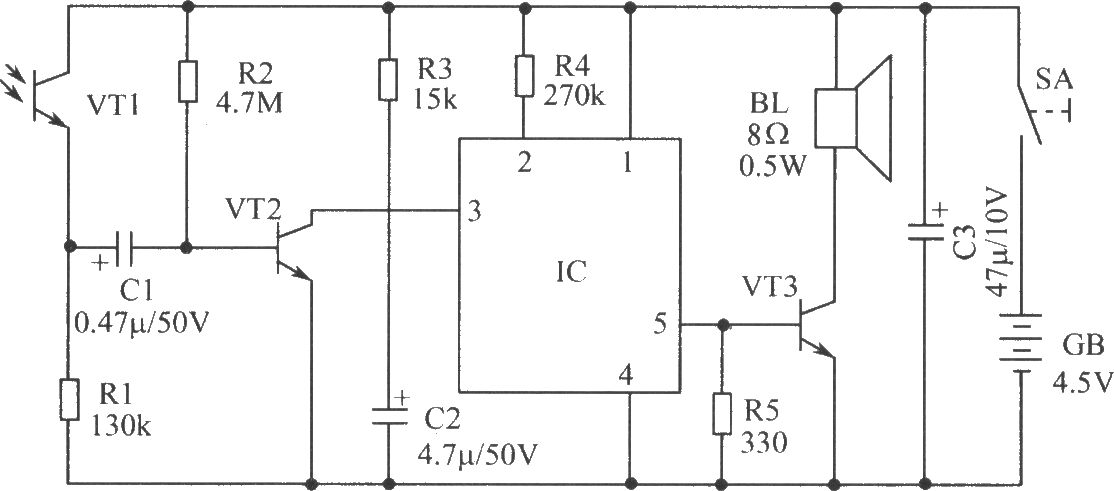

 如圖所示語言電路是用光敏三極管進行光控的。它由光控開關和35語音集成電路兩部分組成。圖中光敏三極管VT1和晶體三極管VT2，電阻R1、R2、R3和電容C1、C2等構成光控開關電路。語音集成電路IC及三極管VT3、電阻R4、R5等構成語音放大電路。平常在光源照射下，VT1呈低阻狀態，VT2飽和導通，IC觸發端3腳得不到正觸發脈沖而不工作，揚聲器無聲。當VT1被物體遮擋時，便產生一負脈沖電壓，并通過C1耦合到VT2的基極，導致VT2進入截止?fàn)顟B(tài)，IC獲得一正觸發脈沖而工作，輸出音頻信號通過VT3放大，推動揚聲器發出聲響。聲響內容可根據不同場合選擇不同的語音電路來產生，例如高壓電網或配電房等場所，可選用“高壓重地，禁止人內”、“有電危險，請勿靠近”等語音集成電路。 |
