微型調頻無線話筒電路

發布時間：2011-6-17 10:22 發布者：circuit_share

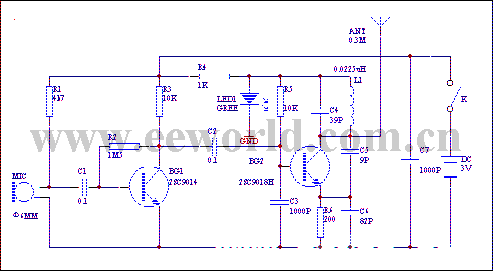

微型調頻無線話筒電路采用電容三點式振蕩器，簡單可靠，起振容易。BG1組成的放大電路把來自小型電容話筒檢測到的微弱聲音信號進行放大，達到一定的幅度后送到BG2組成的電容三點式振蕩器對BG2產生的載波信號進行調制，最終從天線輸出。電路采用二極管穩壓技術，能使電路更穩定的工作。電路如下圖：元件選擇：

BG1用2SC9014等效功率三極管。BG2選用2SC9018等高頻率高功率三極管，要求β≥100，放大系數過高容易產生不穩定，過低將不利于電路器振。MIC選用微型超薄電容式話筒。L1用Φ51mm高強度漆包線在圓珠筆芯上饒8圈而得，與C4并聯諧振與100MHZ左右。天線用一根軟線長80mm左右。整個電路可作在一塊大小為3×2mm左右的電路板上，用普通調頻收音機在100M開外應能清晰地監聽話筒周圍5M以內的輕微聲響。為了能長時間穩定工作，電路采用3V電池供電，整機消耗電流8-10MA。
