自制無線鼠標

發布時間：2011-6-20 10:23 發布者：circuit_share

該無線鼠標利用編譯碼電路MC145026/MC145027和射頻發射/接收模塊TDA1808/TDA1809互相配合,可以在10~120m范圍內靈活操縱鼠標,而且制作時無須對原有鼠標的外觀及內部電路做任何改動,使用起來符合操作習慣,方便可靠,非常適合愛好者自制DIY。

一般情況下,鼠標與電腦的連接線內部有4根電路連接線(該電路裝置最多可以接受4條數據線輸入,讀者可根據自己鼠標的實際情況選擇)分別是電源正極、電源地、數據線1、數據線2。我們將鼠標連線割斷,分別找出這4根線,利用MC145026編碼電路的數據傳送端D6和D7接受鼠標數據線1和數據線2傳來的數據,并在芯片內部編碼后經射頻發射模塊TDA1808發射出去。

射頻發射模塊TDA1809工作后,將接收到的編碼信息輸入MC145027譯碼電路,經其轉換后在該芯片數據輸出端D6和D7復原原鼠標數據線1和數據線2的信號,并通過原鼠標與電腦的連接線送入計算機。

可以看出,上述電路無須改動鼠標及計算機,無須安裝額外的鼠標驅動軟件,原有鼠標的所有功能亦能正常使用。

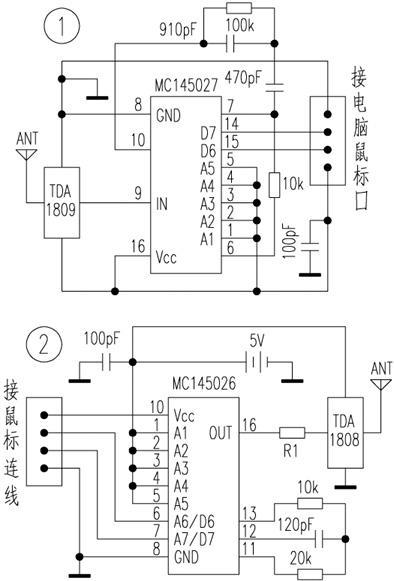

該電路(見圖1、圖2)只要所選元件正常,無須調試即可工作。
