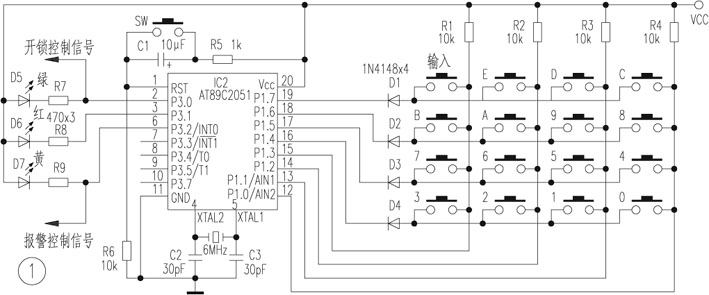

本密碼鎖控制器由AT89C2051單片機組成, 工作穩定可靠, 保密性高, 實用性強, 并具有報警控制功能。 一、電路組成和原理圖 工作原理圖如附圖一所示, 該電路由AT89C2051做控制元件, P1口為鍵盤口, 其中P1.4～P1.7為鍵盤掃描輸出口, P1.0～P1.3為鍵盤掃描輸入口； P3口為信號輸出口, 其中P3.0輸出開鎖控制信號去驅動電磁鎖, P3.1輸出密碼錯信號, P3.2輸出報警控制信號去驅動報警器。1腳為復位端，4腳、5腳接晶振，各元器件參數如圖所示。該電路鍵盤由16個按鍵組成,15個“數字”鍵, 1個“輸入”鍵； 密碼由8位數字組成（可由用戶對程序稍加修改設置為任意位數的密碼），每位數字均可為15個數字中的任意一個數，這樣組成的密碼不可破譯，特別是當別人不知密碼位數時更不可破譯。  二、工作原理 通電復位，電路進入就緒狀態，等待用戶輸入密碼。當用戶輸入密碼并按下“輸入”鍵后，如輸入密碼正確則由P3.0輸出開鎖控制信號且綠燈亮，如輸入密碼錯誤則由P3.1輸出密碼錯誤指示信號紅燈亮，如連續三次輸入密碼錯誤則由P3.2輸出報警控制信號且黃燈亮，并且必須等待解出報警后方可重新開鎖。 三、源程序 ORG 0000H MOV P3,#0BFH MOV R4,#00H BEGIN: MOV R0,#01FH MOV R3,#00H KEY : MOV P1,#0FH MOV A,P1 ANL A,#0FH CJNE A,#0FH,KEY1 SJMP KEY KEY1: MOV P3,#0BFH LCALL DEL12 MOV A,#0EFH KEY2: MOV R2,A MOV P1,A MOV A,P1 ANL A,#0FH CJNE A,#0FH,KEY3 MOV A,R2 SETB C RLC A JC KEY2 SJMP KEY KEY3: MOV B,#0FBH KEY4: RRC A INC B JC KEY4 MOV A,R2 SWAP A KEY5: RRC A INC B INC B INC B INC B JC KEY5 KEY6: MOV A,P1 ANL A,#0FH CJNE A,#0FH,KEY6 LCALL DEL12 LCALL OPREAT LJMP KEY ORG 0100H DEL12: MOV R6,#01EH DEL2: MOV R7,#64H DEL1: DJNZ R7,DEL1 DJNZ R6,DEL2 RET ORG 0200H OPREAT:INC R0 MOV A,B MOV @R0,A CJNE A,#0FH,COUNT CJNE R3,#08H,ERROR MOV R1,#20H MOV B,#00H MOV DPTR,#TAB LOOP: MOV A,B MOVC A,@A+DPTR CLR C SUBB A,@R1 JNZ ERROR INC R1 INC B DJNZ R3,LOOP OPEN: MOV P3,#0BEH LJMP $ ERROR: MOV P3,#0BDH INC R4 CJNE R4,#03H,AGAIN ALARM: MOV P3,#0B9H LJMP $ AGAIN: LJMP BEGIN COUNT: INC R3 RET TAB  B 01H,03H,05H,07H,02H,04H,06H,08HEND |
