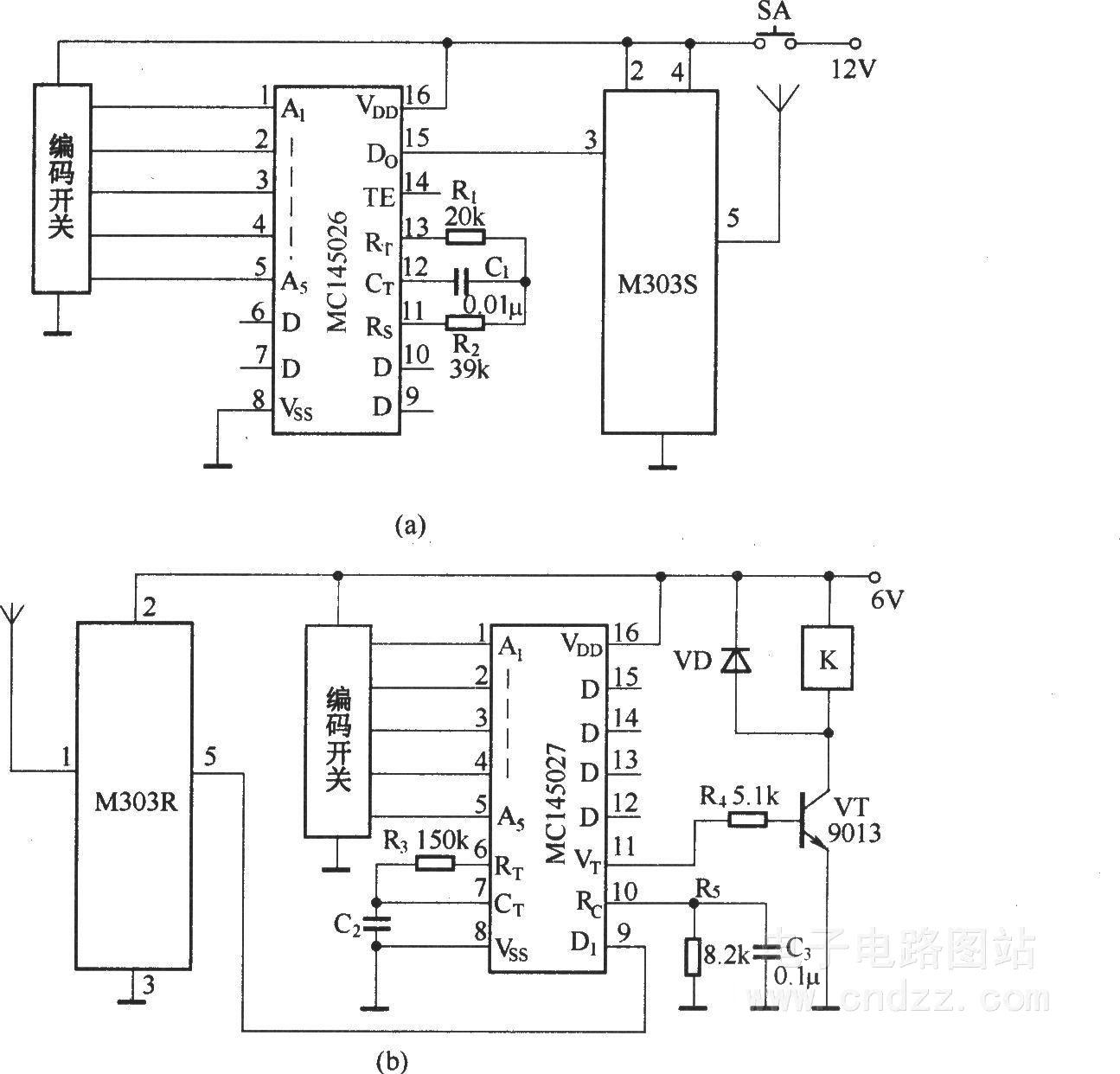

由數字編譯碼器MC145026/MC145027和微型無線電收發模塊M303S/M303R組成的數字編譯碼開關如下圖所示 按下發射器按鈕SA，電路得電工作，串行編碼信號從MC145026的15腳輸出，經發射模塊M303S調制發射出去。接收電路中接收模塊M303R接收解調出編碼信號后送人譯碼器MC145027，當編譯碼器的地址編碼完全一致時，MC145027的譯碼有效指示端輸出一個高電平脈沖信號，晶體管VT導通，驅動繼電器吸合，完成開關控制作用。 |
