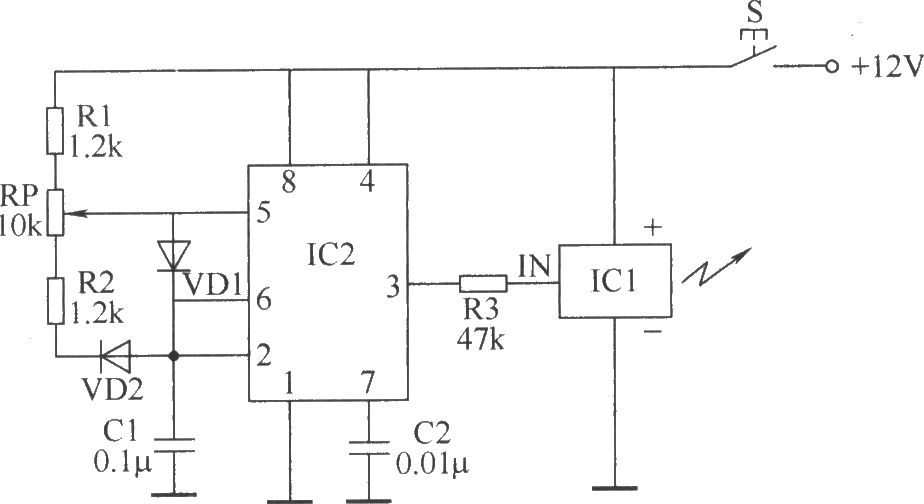

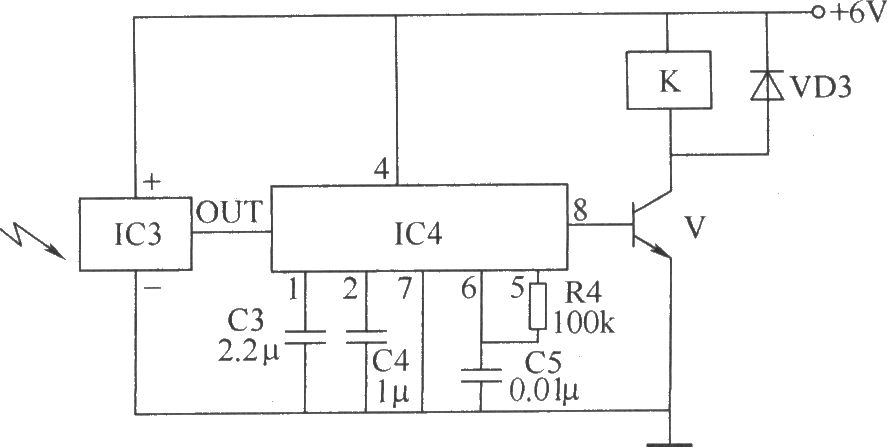

本例介紹一款采用微型無線遙控發射、接收器件制作的無線遙控開關，它具有電路簡單、容易制作、調試方便等特點，可用于脈沖觸發電路或控制短時間工作的電器設備(例如電動窗簾、電動卷簾門、電動玩具等)。 該無線遙控開關電路由無線遙控發射電路和無線遙控接收控制電路組成。 無線遙控發射電路由控制按鈕s、無線遙控發射頭IC1、時基集成電路IC2、二極管VD1、VD2、電阻器R1～R3、電位器RP和電容器C1、C2組成，如圖所示。 無線遙控發射電路 無線遙控接收控制電路由無線遙控接收頭IC3、譯碼器和控制執行電路組成，如圖所示  無線遙控接收控制電路 元器件選擇 R1～R4選用1／4W碳膜電阻器或金屬膜電阻器。 RP選用實心可變電阻器。 C1～C5均選用獨石電容器。 VD1～VD3均選用1N4148型硅開關二極管。 V選用S8050或C8050、3DG8050型硅NPN晶體管。 IC1選用T630型一體化無線遙控發射頭；IC2選用NE555型時基集成電路；IC3選用與IC1配套的T631型無線遙控接收頭；IC4選用LM567型譯碼集成電路。 S選用動合(常開)型按鈕。 K選用6V直流繼電器，其觸頭電流容量可根據受控電器功率而定。 |
