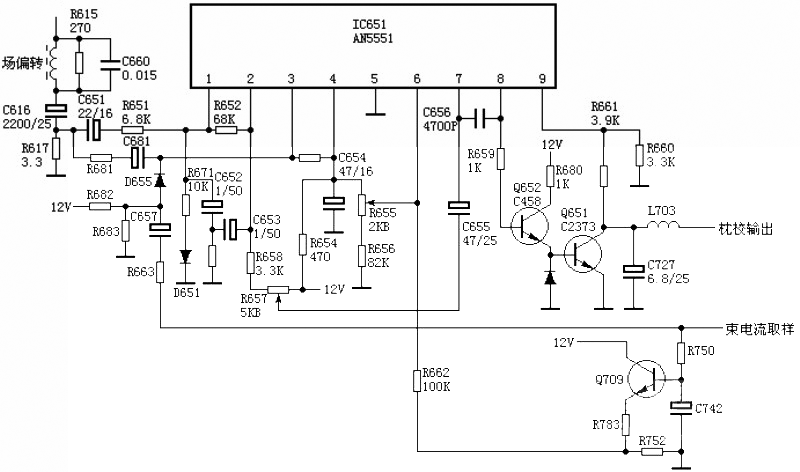

 和日立CMT2988枕校電路相同的機型還有：日立25M8C、CMT2518、CMT2718、CMT2916、CMT2588、CMT2598、CMT2998、福日HFC2581、2586、2587、2986、2987等。 R617兩端的約4V（峰-峰值）鋸齒波電壓，經C651、R651加到IC651的（1）腳，經其內部放大、積分處理后，從（2）腳輸出約2V（峰-峰值）的下凹拋物波電壓，再經C653、C652、R666積分后，由R657調節其拋物波的幅度，再經C655加到IC651的（7）腳，經內部放大、整形后從（8）腳輸出上凸的拋物波電壓，再經Q652射極跟隨、Q651倒向放大后，在C727兩端形成約9V（峰-峰值）的下凹拋物波電壓，經L703送到行偏轉線圈，對行偏轉電流調制，校正了枕形失真。 R655為行幅調節電位器，R657為枕校調節電位器。 |
