光控電子開關，它的“開”和“關”是靠可控硅的導通和阻斷來實現的，而可控硅的導通和阻斷又是受自然光的亮度（或人為亮度）的大小所控制的。該裝置適合作為街道、宿舍走廊或其它公共場所照明燈，起到日熄夜亮的控制作用，以節約用電。

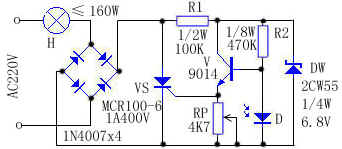

工作原理：電路如上圖所示，220V交流電通過燈泡H及整流全橋后，變成直流脈動電壓，作為正向偏壓，加在可控硅VS及R支路上。白天，亮度大于一定程度時，光敏二極管D呈現底阻狀態≤1KΩ，使三極管V截止，其發射極無電流輸出，單向可控硅VS因無觸發電流而阻斷。此時流過燈泡H的電流≤2.2mA,燈泡H不能發光。電阻R1和穩壓二極管DW使三極管V偏壓不超過6.8V，對三極管起保護作用。夜晚，亮度小于一定程度時，光敏二極管D呈現高阻狀態≥100KΩ，使三極管V正向導通，發射極約有0.8V的電壓，使可控硅VS觸發導通，燈泡H發光。RP是清晨或傍晚實現開關轉換的亮度選擇元件。 安裝與調試：安裝時，將裝焊好的印制板放入透明塑料盒內并固定好，將它與受控電燈H串聯，并讓它正對著天幕或房子采光窗前較明亮的空間，避免3米以內夜間燈光的直接照射。調試宜傍晚時進行，調節RP阻值的大小，使受控電燈H在適當的亮度下始點亮。 |
