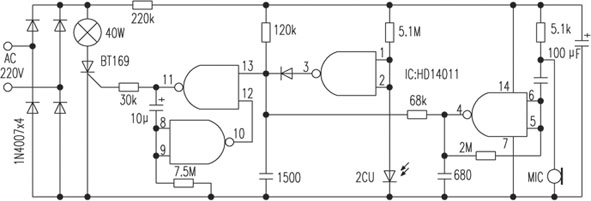

聲光控節能燈座節電效果顯著,采用該燈座白天燈不亮,夜間有聲音燈即亮?該燈座電路簡潔,聲控部分采用了駐極體話筒,電路見附圖所示: 220V電源經橋式整流、220kΩ電阻降壓、100μF電容濾波后得到5V電壓供給數字集成電路HD14011工作?白天有光照時,光電二極管2CU呈低阻狀態,IC的{1}、{2}腳為低電位,{3}腳為高電位,白天不論有無聲音,即不論{4}腳電位如何,{13}腳始終鉗位于高電位,{12}腳也為高電位。因此{11}腳為低電位,可控硅截止,燈泡不亮；夜晚無光照時,2CU呈高阻狀態,{3}腳為低電位,這時若有人發出聲響,駐極體話筒拾取信號,經{5}、{6}腳輸入到放大器放大后由臆腳輸出；當{4}腳為低時,{13}腳也為低,{11}腳為高,觸發可控硅BT169導通,燈泡點亮，同時10μF電容充電,充電之初{8}、{9}腳為高電位,使{12}腳為低電位。聲音過后,{13}腳恢復高電位,但由于{12}腳為低電位,所以{11}腳繼續保持高電位,燈繼續點亮。10μF電容繼續充電，幾十秒鐘后,{8}、{9}腳為低電位,{11}腳也翻轉為低電位,可控硅截止,燈滅。 |
