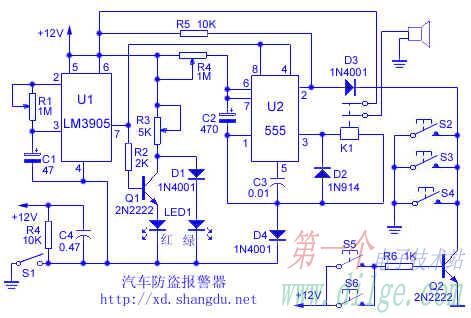

 在汽車起動時，開關閉合使汽車運行傳感器回復以后，該報警電路能有0～47s的延遲，具體延時量由R1和C1時間常數決定。這樣可使你有時間從汽車后背箱中取出裝食物及其它用品的袋子，并消除還沒有等你把這些東西放穩開關就轉換狀態的煩惱。 在延遲時間內，又色三引腳共陰極器件LED1發綠光。同時U2的引腳8在U1的作用下一直保持為低電平，使報警器處于沉默狀態。一旦延遲時間終了，LED1瞬時便轉為發紅光，表明電路進入警戒狀態。在此時刻，U2的引腳2與地接通，使其引腳3轉為高電平，于是K1的接點閉合，發出報警聲。報警聲的延續時間取決于R4和C2的值。此時間一到，U2引腳3即轉為低電平，K1的接點斷開，該電路復位準備好再次動作。通過按鍵開關的關、斷，也可手動使該電路復位。電位器R3用于調節LED的發光強度。二極管D1保證Q1通過時LED1發綠色光的部分完全熄滅，這時Q1使LED紅光。電阻R4和R5必須接到＋V母線上，而不能接到U1的引腳7，否則U2就會在每次初始延時終了時莫明其妙地自己觸發翻轉。 |
