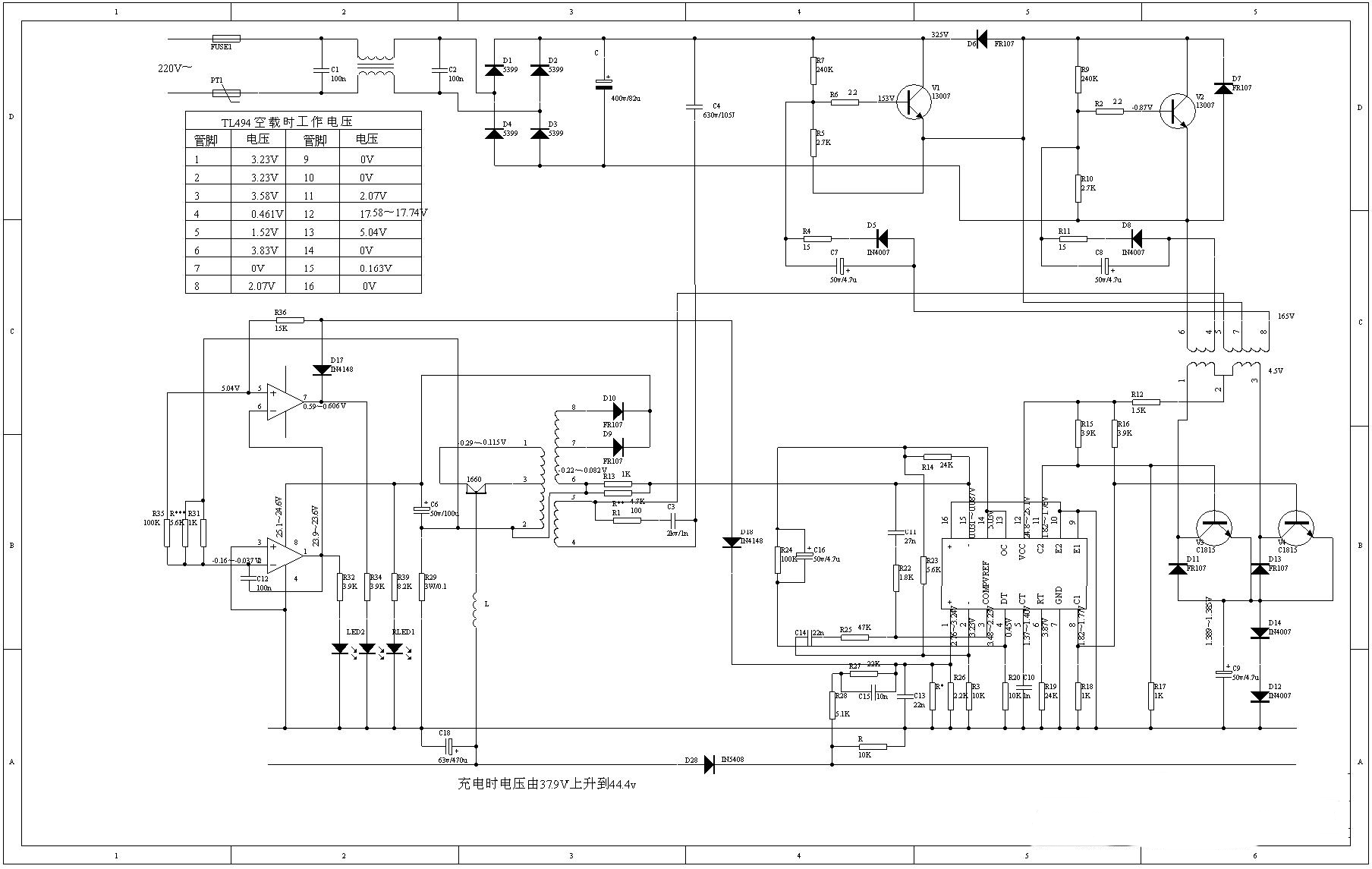

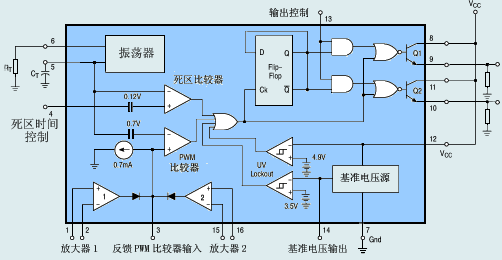

 智能脈沖電動自行車充電器原理圖 電壓驅動型脈寬調制器TL494 TL494的特點與功能 TL494是美國德州儀器公司生產的電壓驅動型脈寬調制器，可顯示器、計算機等系統電路中作為開關電源電路，TL494的輸出三極管可接成共發射極及射極跟隨器兩種方式，因而可以選擇雙端推挽輸出或單端輸出方式，在推挽輸出方式時，它的兩路驅動脈沖相差180度，而在單端方式時，其兩路驅動脈沖為同頻同相。 TL494的內部功能框圖如下圖所示：  1IN+，1IN-，2IN+，1IN-輸入；FEEDBACK反饋；DTC空載時間控制；CT定時電容；RT定時電阻；GND地；C1，C2集電極1，2；E1，E2發射極1，2；Vcc電源；OUTPUT CTRL輸出控制；REF基準。 |
