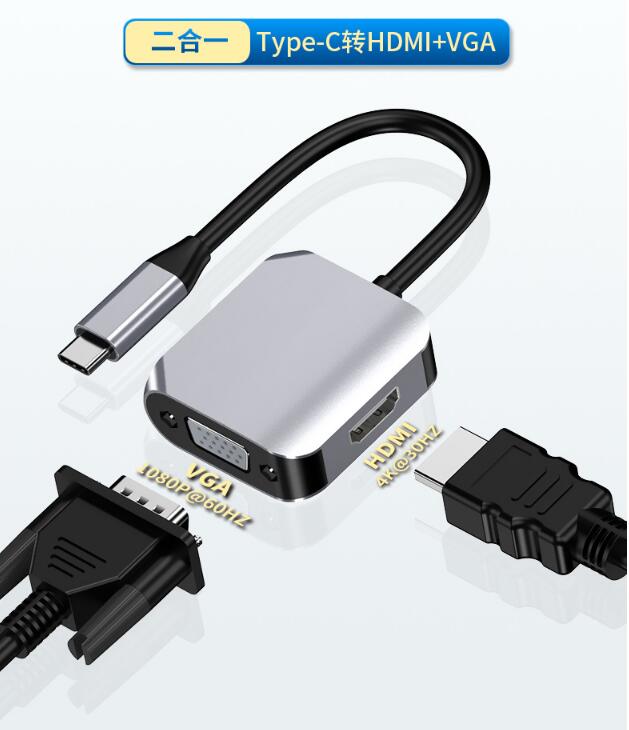

目前市面上面，很多手機和電腦都是USB TYPEC端口的，使用這個端口實現拓展功能就需要一款多功能的拓展塢產品，現在我們主要講解一款TYPEC轉HDMI+VGA拓展兩種基本功能的DOCKing產品設計，實現基本的音視頻的輸出。
臺灣安格AG9320可以完全實現和設計此款產品，且一顆芯片就全部集成了TEPC轉DP ，DP轉HDMI和DP轉VGA這兩種功能設計。 ALGOLTEK AG9320是一款實現Type-C轉HDMI/VGA數據轉換器。AG9320是一款通過USB Type-C型接口傳輸視頻和音頻流的單片機解決方案。其DisplayPort 1.2支持可配置的1、2和4通道@1.62Gbps、2.7Gbps和5.4Gbps輸入，HDMI支持高達4K2K@30Hz輸出。另外，RGB triple-DAC支持高達1200P@60Hz的輸出。AG9320系列還支持固件升級，以更好的兼容性和靈活性。它非常適合于擴展塢、擴展顯示適配器和轉換器在筆記本電腦、平板電腦和智能手機配件市場的應用。 AG9320特性 內置16位單片機 AG9320支持EDID和MCC AG9320支持熱插拔檢測 AG9320支持外部SPI閃存進行固件升級 支持嵌入式HDCP 1.4 HDMI 1.4b TX支持4K@30Hz輸出 VGA支持1920x1200p@60Hz輸出 通過HDMI和VGA同時輸出顯示 2KV ESD性能 支持下行擴頻時鐘（SSC） AG9320設計電路方框圖
AG9320電路設計原理圖如下：
AG9320詳細電路設計資料如下面附件中：
AG9320 Datasheet_V1P3_20190429.pdf
(1.36 MB)
|
