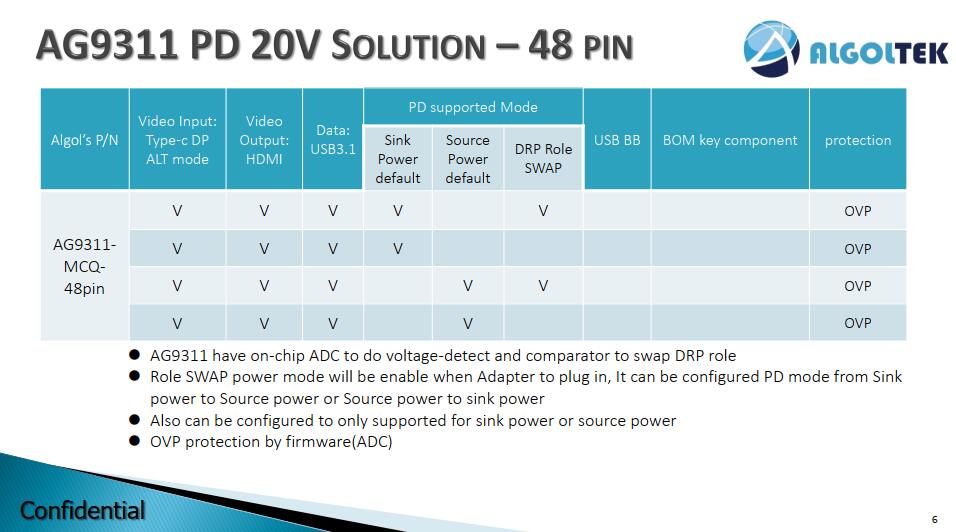

AG9311MCQ demoboard參考電路|AG9311MCQ電路設計|AG9311MCQ設計資料 ALGOLTEK（安格） AG9311MCQ是一款高度集成的解決方案，通過USB Type-C將視頻和音頻從DisplayPort alternate mode傳輸到HDMI輸出。AG9311支持各種@1.62Gbps、2.7Gbps和5.4Gbpsup通到DisplayPort 1.2，支持1路2路通道；HDMI支持4K/2K@30Hz輸出。用戶可以輕松地將 AG9311MCQ集成到視頻轉換適配器和擴展塢上。 AG9311MCQ設計USB TYPEC轉HDMI參數特性如下圖所示：
AG9311MCQ設計USB TYPEC轉HDMI結構方框圖所示：
AG9311MCQ設計USB TYPEC轉HDMI DMOEBOARD 板如下所示：
AG9311MCQ設計USB TYPEC轉HDMI 帶PD快充設計參考電路如所示：
AG9311MCQ 設計USB TYPEC轉HDMI帶PD快充參考電路如下附件中：
AG9311_MCQ_QFN48_CTOHDMI_PD_DEMO_V1P0_190306.pdf
(136.89 KB)
|
