大聯大旗下世平推出基于恩智浦（NXP）i.MXRT1010的音樂播放器解決方案。 方案采用了NXP i.MXRT1010高性能低功耗跨界MCU作為主控，該產品采用Cortex-M7內核，頻率高達500MHz，非常適用于音頻的編解碼、預處理及后處理等工作。NXP i.MXRT1010最大的特點便是“小身材，大能量”。“小身材”是指該器件采用LQFP80封裝，特別有利于PCB布線工作，能夠對整體方案起到優化的作用。“大能量”是指i.MX RT1010內置的500MHz CPU內核以及較為豐富的外設資源，能夠為開發者提供更大的發揮空間。

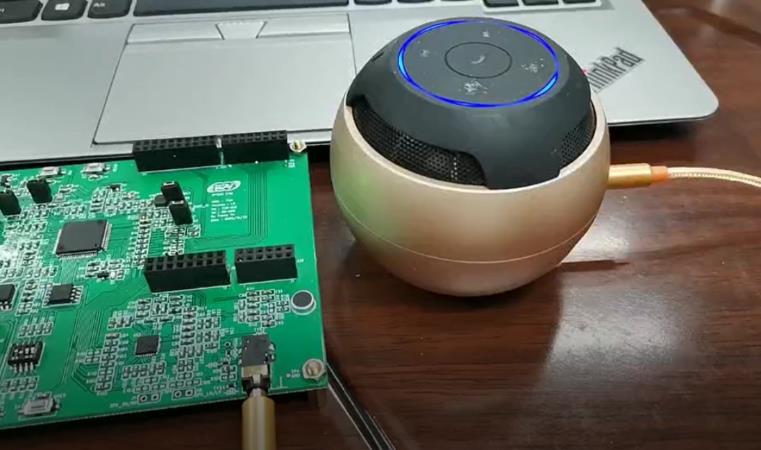

圖示1-大聯大世平推出基于NXP i.MXRT1010的音樂播放器解決方案的展示板圖（一） NXP i.MXRT1010擁有兩路I2S/SAI接口，SAI模塊提供同步音頻接口(synchronous audio interface)，支持I2S、AC97、TDM、codec/DSP等全雙工串行接口，支持幀同步。其中，SAI-1用于多聲道音頻接口，支持384kHz/32位的2聲道音頻輸入或2聲道音頻輸出。SAI-3可用于立體聲音頻輸入和輸出，最高可達384kHz/32位，同時SAI-3能夠直接驅動MQS作為低成本音頻輸出。
圖示2-大聯大世平推出基于NXP i.MXRT1010的音樂播放器解決方案的展示板圖（二） 大聯大世平推出的基于NXP i.MXRT1010的MCU評估板，該評估板主要由板載的燒錄MCU LPC11U35、SPI Flash、USB接口、Arduino接口、SWD接口、耳機插孔、音頻編解碼芯片、晶振、LED燈以及用戶按鍵等部分組成。
圖示3-大聯大世平推出基于NXP i.MXRT1010的音樂播放器解決方案的方案塊圖 核心技術優勢： Cortex-M7內核的低成本高處理能力的微控制； 128kB的緊密耦合SRAM存儲器實現了僅20ns的低延遲響應； 支持2組SPI、2組I2C和2組I2S； 支持設定多種波特率的音頻文件； 免費提供硬件參考設計、軟件SDK、API以及軟硬件技術支持。 方案規格： 兩層Layout板，尺寸：92×123mm； 供電范圍：7V～3.6V； 工作溫度：0℃～95℃； 支持SWD接口； EMI：FCC 15B 3M Radiation。 |
