超聲波是一種頻率高于20KHz的聲波,可用于測距、測速、清理等，下面工采網小編通過本文說說超聲波傳感器在測距和測物位方面的應用。 超聲波傳感器在電子單元的控制下，超聲波探頭向被測物體發射一束超聲波脈沖，聲波被物體表面反射，部分反射回波由探頭接收并轉換為電信號。從超聲波發射到被重新被接收，其時間與探頭至被測物體的距離成正比。電子單元檢測該時間，并根據已知的聲速計算出被測距離。

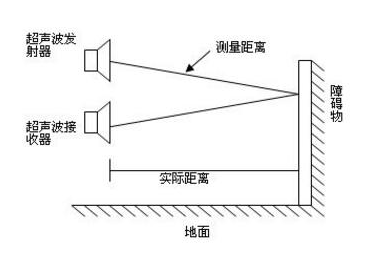

超聲波在測距方面的應用：空氣超聲探頭發射超聲脈沖，到達被測物時，被反射回來，并被另一只空氣超聲探頭所接收。測出從發射超聲波脈沖到接收超聲波脈沖所需的時間t，再乘以空氣的聲速（340m/s），就是超聲脈沖在被測距離所經歷的路程，除以2就得到距離。例如:《超聲波傳感器測距方法詳解》 工采網提供的超聲波測距傳感器有以下幾類，用戶可根據相關應用場景選擇適合自己的傳感器。 韓國Hagisonic 超聲波測距傳感器模塊 - HG-C40U是一款尺寸為50x22x25(mm)、Φ16傳感器的模塊，可測量到障礙物的最大距離為3.5m (at 5V)、5m (at 12V)，分辨率在5mm以內。具體應用可參考《超聲波測距傳感器模塊HG-C40U的使用方法》。 MaxBotix 高性能聲吶測距儀 超聲波傳感器 - MB7040有一個堅固的PVC外殼，用于滿足IP67的水入侵。這些傳感器提供短到長的距離探測和范圍狹窄的波束角。I2CXL-MaxSonar-WR戶外超聲波傳感器具有高功率輸出、噪聲抑制、自動校準。除了標準的I2CXL-MaxSonar-WR外，還開發了在一些危險的化學環境中需要額外保護的F選項。極具腐蝕性的氣體或液體會降低或損害傳感裝置的運行。因此，我們提供了一種化學惰性的密封，使我們的傳感器能夠在所有的化學環境中操作。除了化學電阻外，傳感器在潮濕或塵埃環境中性能也有所提高。
MaxBotix 人體測距傳感器 超聲波傳感器 - MB1014專為行人和對象檢測而設計，且在同一環境 中允許多個傳感器同時運行。供電2.5V~5.5V，MB1014以其極小的 外形條件提供特定距離對象的接近檢測。另一方面人體測距傳感器MB1014允許用戶將多個傳感器集成到單個系統中，并且很少或幾乎不會受到其他超聲波傳感器經 常發生的相互干擾影響。MB1014的主要特性是具備易于使用的邏輯（高/低）輸出、RS232格式串行輸出。 固態面陣激光雷達 測距傳感器 - CE30-A 使用時間飛行法（TOF, Time of Flight）進行測距，它會發射出經過調制的近紅外光，光線遇物體后反射并再次被 CE30 接收。CE30 通過計算光線發射和接收的相位差與時間差，來換算被拍攝景物的距離。 以上便是超聲波測距傳感器的應用了，如何用戶還是不知道如何選擇測距傳感器可參考《如何選擇適用于接近或距離測量的超聲波傳感器》一文。 超聲波在測物位方面的應用：存于各種容器內的液體表面高度及所在的位置稱為液位；固體顆粒、粉料、塊料的高度或表面所在位置稱為料位。兩者統稱為物位。 超聲波測量物位是根據超聲波在兩種介質的分界面上的反射特性而工作的。根據發射和接收換能器的功能，超聲波物位傳感器可分為單換能器和雙換能器兩種。單換能器在發射和接收超聲波時均使用一個換能器，而雙換能器對超聲波的發射和接收各由一個換能器擔任。超聲波傳感器可放置于水中，讓超聲波在液體中傳播。由于超聲波在液體中衰減比較小，所以即使產生的超聲波脈沖幅度較小也可以傳播。超聲波傳感器也可以安裝在液面的上方，讓超聲波在空氣中傳播，這種方式便于安裝和維修，但超聲波在空氣中的衰減比較厲害。 如果從發射超聲波脈沖開始，到接收換能器接收到反射波為止的這個時間間隔為已知，就可以求出分界面的位置，利用這種方法可以實現對物位的測量。對于物位的測量工采網推薦以下超聲波傳感器： MaxBotix 超聲波液位傳感器 - MB7066是一種體積小但堅固的耐風雨的超聲波傳感器。符合IP67防護安全等級，可以防護灰塵吸入，可以短暫浸泡。有很高的輸出聲功率和連續可變的增益，能實時自動校準，有很好的噪聲抑制算法等優點，都能有效地實現無噪聲距離讀數。即使在許多聲學或電子噪聲源存在的情況下，也可以得到穩定可靠的距離讀數。可測距離長達10米，在遠距離檢測和水槽液位檢測中，得到很好的應用。
美國SENIX 遠程超聲波液位傳感器 - ToughSonic REMOTE 50是遠程液位傳感器，檢測距離為50英尺（15.2米）。該數字傳感器設計用于超聲波傳感器不銹鋼外殼遠程監控應用中的精度和長期耐用性。采用不銹鋼外殼，全環氧灌封和IP68等級，在惡劣的氣候條件下運行。它配備了Senix Lightning Guard，這是一種保護電源和通信電路免受高達7千伏重復電瞬變的系統。ToughSonic REMOTE 50使用比ToughSonic 50少20％的能量。它可以通過SenixVIEW軟件完全配置。該傳感器安裝在世界各地的橋梁，碼頭和坦克上，在關鍵任務的遠程液位監控應用中。 美國SENIX ToughSonic-50 超聲波液位傳感器 - TSPC-21S/21SRM/25P檢測距離為50英尺（15.2米）。像所有韌性傳感器一樣，它們的耐用性和易用性在惡劣的工業環境中使用。ToughSonic 50s完全可以浸入，耐腐蝕，抗沖擊和強韌。它們也可以用SenixVIEW軟件完全配置。 ToughSonic 50s可用于三個不同的外殼，每個外殼都有RS-232或RS-485串行接口。這些9線傳感器允許多達六個同時的串行，模擬和/或開關輸出。這些主力傳感器在世界各地在遠程液位應用和惡劣的工廠環境中使用。 以上便是超聲波液位傳感器的相關應用介紹，想要了解更過超聲波液位傳感器方面的知識可參考以下文章： 《超聲波液位傳感器在不同環境下的安裝及維護要點》 《超聲波液位傳感器的性能特點及盲區注意事項》 《超聲波傳感器的遠程液位測量方法及基本原理詳解》 |
