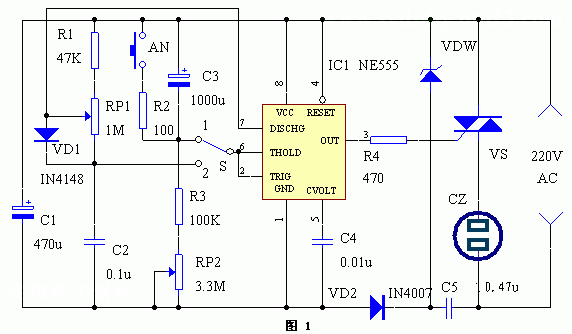

這是一種電路簡單、制作容易、使用方便的調壓與定時兩用控制器。其指標為：調壓范圍30—215V AC，定時5—60分鐘，功率500W。可對各種家用電器進行調壓（調光、調溫、調速）或定時關閉。（提示：“調壓”功能絕不能用于采用開關電源的電器！如電腦、彩電、手機充電器等。） 工作原理  該兩用控制器的電路原理見圖1（點擊下載原理圖）。調壓、定時選擇開關S2置于1時，NE555和S、C3、RP2及VS等組成定時控制電路。使用時，按一下AN，C3通過R2、AN迅速放電，這時，NE555的②、⑥端為高電平，③端輸出低電平，雙向可控硅VS導通，輸出插座CZ有電壓輸出。直流電源經RP2、R3對C3充電，C3充滿電后，NE555的②、⑥端電壓降低到直流電源電壓的1/3，此時，NE555置位，③端輸出高電平，VS截止，CZ無電壓輸出。 當開關S置于2時，NE555和RP1、R1、C2等組成觸發脈沖產生電路，NE555的③端輸出頻率約13Hz、占空比可調的觸發脈沖。調整RP1即可改變觸發脈沖的寬度，然后再用該脈沖去控制VS的導通角，使CZ上的輸出電壓隨著導通角的變化而變化，從而達到調壓的目的。VD1的作用是當調整RP1時，使振蕩周期不變，而觸發脈沖寬度改變。C5和VDW、VD2組成降壓、整流電路，為NE555提供12V左右的直流工作電壓。C5是降壓電容。R2、R4是限流電阻。 元器件選擇與制作 元器件清單見下表。
RP2用于調節定時時間，裝好后，可在外殼上按時間與角度的關系標示好刻度。 該兩用控制器安裝完畢，只要選用符合要求的正品元件、安裝無誤，一般不用調試就可正常工作。 |
