大聯大控股宣布，其旗下友尚推出基于達爾科技（Diodes）AP3306+APR347+AP43771的65W ACF Type-C PD3.0充電器解決方案。

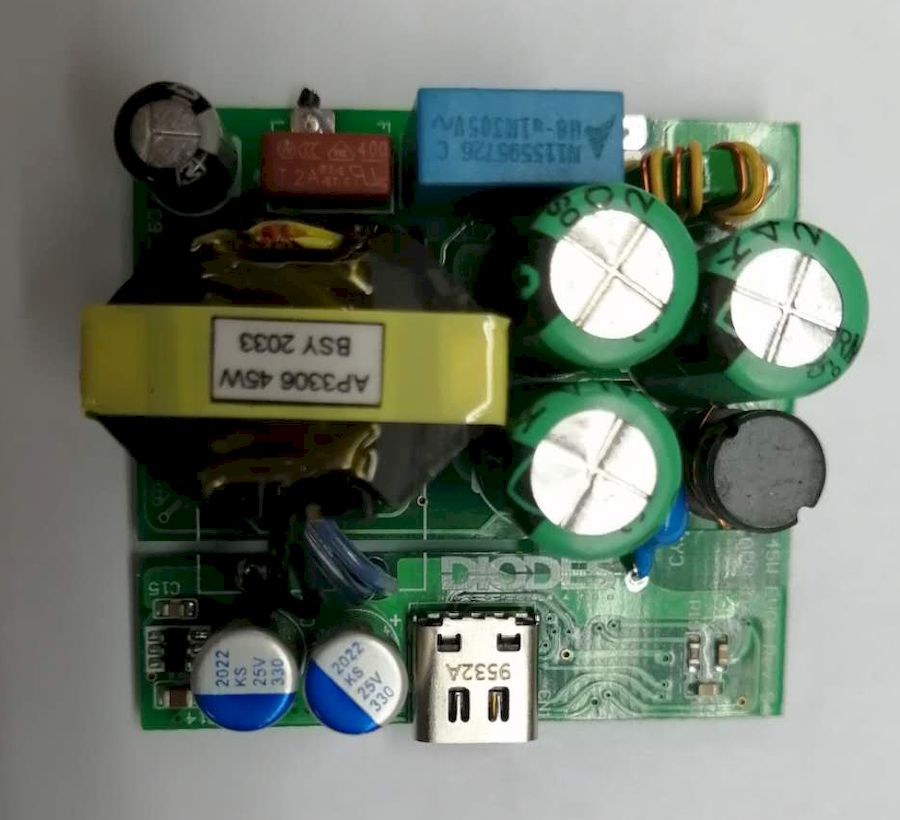

圖示1-大聯大友尚推出基于Diodes產品的65W充電器解決方案展示板圖（一） 達爾科技（Diodes）于1966年在美國成立，現已發展成為全球領先的分立、邏輯及模擬半導體產品的制造商及供應商，其產品廣泛應用于工業、通信以及汽車市場。在消費電子快充技術飛速發展的當下，消費者體驗到了快充帶來的便捷，同時不斷增長的充電功率也為開發設計人員帶來了一定挑戰。大聯大友尚基于Diodes產品推出的65W ACF Type-C PD3.0充電器解決方案具備高效率、高可靠、高兼容性等特點，可滿足消費者以及開發人員的需求。
圖示2-大聯大友尚推出基于Diodes產品的65W充電器解決方案場景應用圖 該方案采用Diodes一整套方案：電源管理+輸岀同步整流+輸岀PD3.0協議，其創新的技術為業內開發人員提供了全新選擇： 電源管理芯片：AP3306采用SO-10封裝，是業內首款高度集成有源箝位反激（ACF）控制器，可實現高功率密度和非互補的高低側控制，實現了漏能回收和零電壓開關（PZVS）且內置高壓LDO來實現對電源初級電路滿組VCC的高集成度，大大縮小PCB尺寸并實現簡化布局，其效率和EMI對策采用頻率控制在22K-200K之間來實現，內部采用高壓啟動pin來兼容X電容放電功能，使其實現功耗＜30mW的超低待機功能，并具有更精準的OCP，OVP，OTP保護功能。 同步整流芯片：APR347采用SOT26封裝且具備DCM工作模式，超寬VCC工作電壓3.3-22V，其外圍電路僅需6個元器件就能滿足其工作需要。 輸岀PD3.0協議：協議芯片采用AP43771，通過USB協會認證，并能兼容QC4.0，QC4.0+及PPS規范，同時能滿足兩種MOSFET對輸岀VBUS的控制（N-MOSFET or P-MOSFET）更具有更精準的OCP，OVP，OTP功能，其封裝僅為DFN3x3-14。
圖示3-大聯大友尚推出基于Diodes產品的65W充電器解決方案展示板圖（二） 核心技術優勢： 1.5小時充滿13寸筆記本； PCB尺寸可以做到45.8x33.3x23； 待機功耗＜30mW； AP3306采用SO-10封裝，是業內首款高度集成； 有源箝位反激（ACF）控制器，來實現高功率密度和非對稱的高低側控制，實現了漏能回收和零電壓開關（PZVS）； 最高效率可達93.5%； 工作頻率可達200K。 方案規格： 輸入：90-264V，50/60HZ； 輸出：5V3A，9V3A，15/3A，20V/3.25A； PPS：3.3V-21V/3A； 效率：滿足能效6 & COC Tier 2； 待機功耗：＜30mW。 |
