大聯大旗下詮鼎推出基于東芝（Toshiba）TB9062FNG的三相無刷無傳感器預驅動IC的家用抽煙機方案。

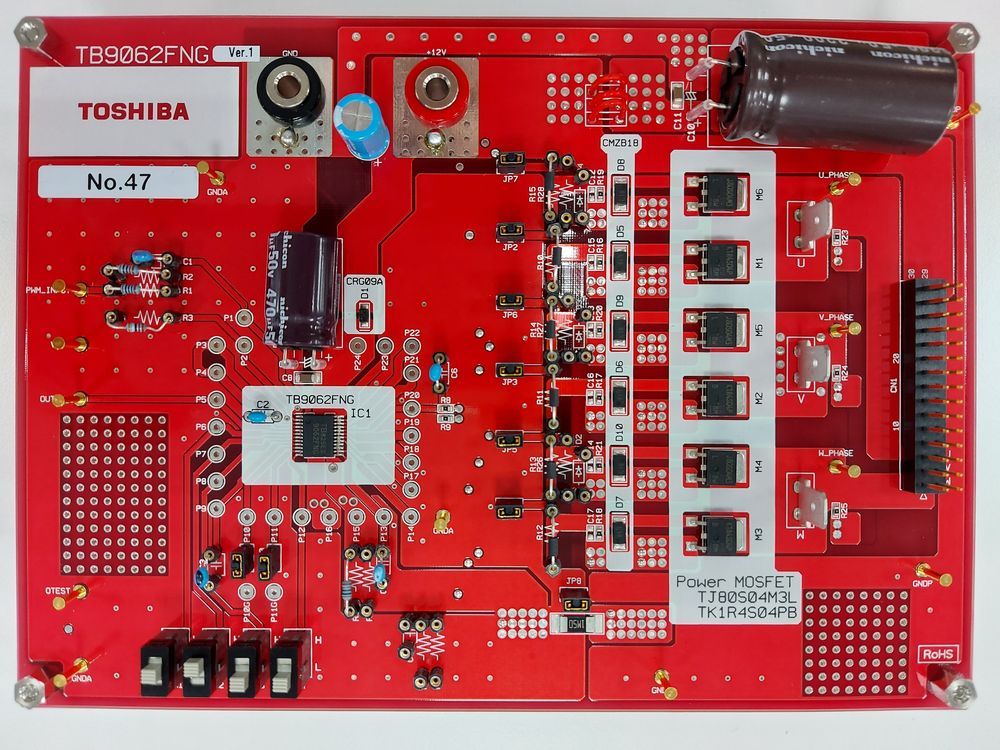

圖示1-大聯大詮鼎基于Toshiba產品的家用抽煙機方案的展示板圖 抽油煙機是煮飯時最重要的工具，它可以帶走煎炸烹炒時產生的大量廚房油煙，從而避免人們吸入油煙中的致癌物。當前階段，隨著技術的不斷改進，人們對抽油煙機提出了更高的要求，包括噪聲小、變頻省電以及抽風效率高等需求。而若想實現這些需求，一款高性能的電機必不可少。由大聯大詮鼎推出的廚房抽油煙機方案采用Toshiba TB9062FNG的三相無刷無傳感器預驅動IC，可以幫助產品實現優異的性能。
圖示2-大聯大詮鼎基于Toshiba產品的家用抽煙機方案的方塊圖 TB9062FNG是個三相無刷無傳感器預驅動IC，其可以在不使用微控制器和霍爾傳感器的情況下控制電機轉速及扭力，這可以減少MCU開發時的工作量。此外，由于產品省去了霍爾元器件，因此不僅有助于縮小MCU板的尺寸，也提升了整體的BOM Cost down的優勢，并且這些優勢相較傳統式電機控制所需要的ECU與霍爾元件來的更加顯著。
圖示3-大聯大詮鼎代理的東芝TB9062FNG三相無刷無傳感器預驅動IC方塊圖 核心技術優勢： 三相無刷無傳感器預驅動IC 外部MOSFET配置且無電荷泵電路，使線路更簡單，也更節省PCB周邊零件 相對應于PWM輸入控制 通過抑制輸出占空比突然變化來防止電機失步功能 通過邏輯控制改善啟動性能 各種內置的異常檢測功能（過溫、過電壓、過電流） 方案規格： 120度方波驅動無傳感器運行 電機速度由外部PWM輸入信號控制 用于外部Pch / Nch MOSFET的預驅動器（通過6個預驅動器輸出信號進行三相驅動） 可選的導程角設置 內置8位ADC，可檢測過壓/欠壓 內置1ch比較器，用于檢測Back-EMF零交叉點，以檢測電動機位置 自動啟動占空比控制，以保持啟動扭矩 異常檢測（電動機過電流，過電壓，欠電壓，IC過熱） 內置內部4 MHz OSC（外部R =39kΩ時） 內置5V穩壓器，具有上電復位功能 工作溫度：-40至125℃ 小型扁平封裝SSOP-24pin（0.65毫米間距） |
