加速度傳感器（MPA1064A）實測---LOTO虛擬示波器 客戶提供了一個加速度傳感器，型號是MPA1064A，我們幫助客戶測試下是否能測到傳感器的輸出，驗證下測試方案。傳感器很小巧，帶了一根很長的線，由于我們手邊沒有合適的接口，把傳感器的輸入接頭去掉了，直接拆成線束，按定義重新接線了。

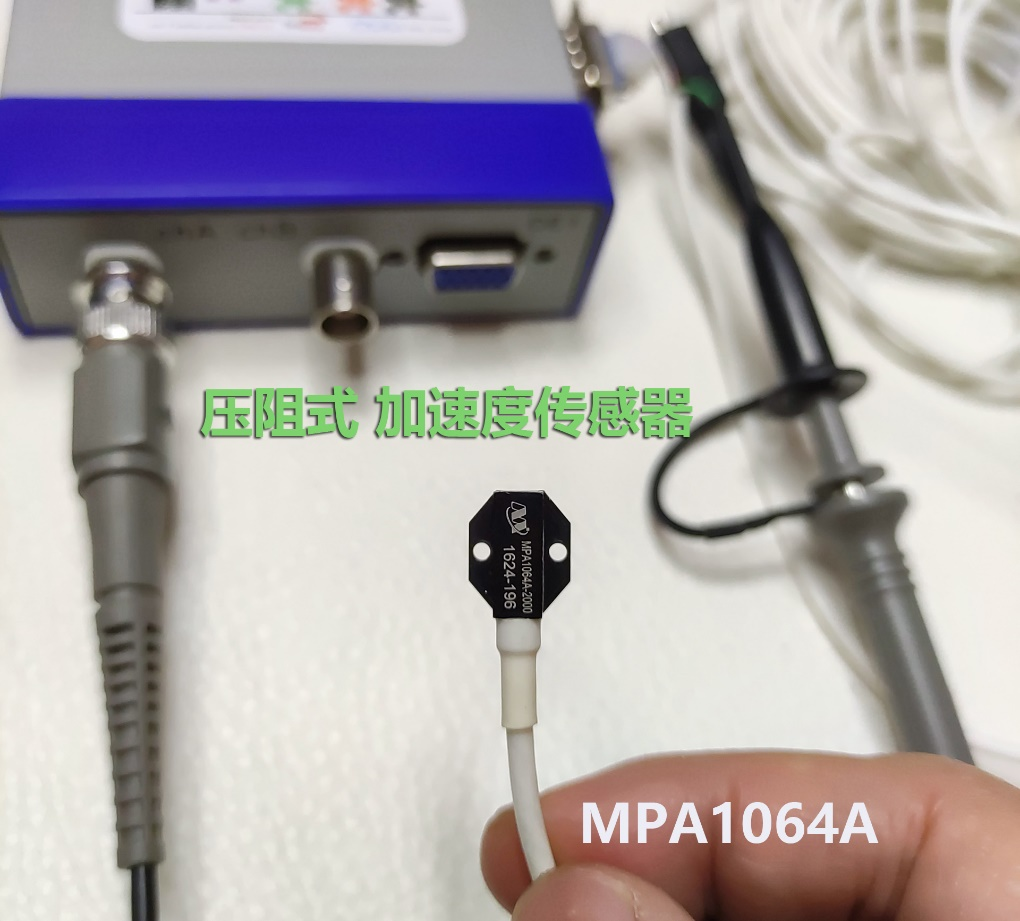

上圖這個黑色的小模塊就是加速度傳感器。我們根據手冊定義，紅色接5V，黑色接地，剩下白色和黑色兩根線是差分輸出，我們接示波器探頭。我們利用LOTO示波器的擴展接口提供電源的特性，直接把線接在了一個DE-15接口上，直接可以插在LOTO示波器的OSCA02系列型號的擴展口上，這樣傳感器就得到供電了，大家也可以自己接其他的5V電源。
上位機軟件我們選擇大一點的時間檔位，這里用500ms/div，那么一屏幕的時間跨度就是5秒鐘，這樣5秒內的波形都會顯示在同一個屏幕上，我們就來得及看到信號的任何變化。需要注意的是，我們需要選擇在峰峰值模式下查看信號波形，原因后面會看到。
根據傳感器的規格書，可以看到輸出電壓很小，普通的加速度應該是產生毫伏級別的電壓變化，所以我們需要選擇毫伏的電壓檔位。
我們拿起加速度傳感器敲擊工作臺面，相當于模仿一次次的沖擊振動，在沖擊振動下，我們的信號在大時間檔位下，是一個一個的尖刺，只有峰峰值模式才是最合適看到尖刺的。其他沒有什么特別需要注意的了，就跟平時操作LOTO示波器的軟件類似。
我們調小時間檔位為1毫秒，把觸發打開，就可以把尖刺展開看的更清楚，如下圖所示：
用更小的時間檔位為0.1毫秒，進一步把尖刺展開看的更清楚，如下圖所示：
|
