4K顯示橋接電路CS5801及CH7515介紹

發布時間：2022-8-12 18:20 發布者：18126125171

4K(3840 x 2160@60Hz)顯示橋接推薦

1、CS5801 HDMI2.0b轉4lane_DP/eDP,eDP支持最高分辨率4096x2160@60Hz

CS5801是一個HDMI2.0 b toDP的轉換器。CS5801具有HDMI2.0 b輸入，最大帶寬可達18Gbps。它支持4k@60Hz的最高分辨率。對于DP1.4的輸出，它由4個數據通道組成，支持1.62 Gbps、2.7 Gbps、5.4 Gbps 的鏈路速率。內置的可選 SSC 功能降低了EMI效應。芯片內核是基于一個32Bit的RISC-V嵌入式 MCU和SPI 閃存控制器。CS5801適用于多個細分市場和顯示應用，如顯示器、移動系統及嵌入式應用。

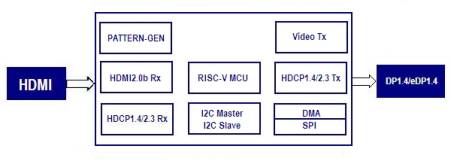

CS5801框圖

(參考附件CS5801.PDF)

◆兼容VESADisplayPort TM (DP/eDP) v1.4版本的發射器

◆支持HDCP 1.4和HDCP2.3與on-chip keys

◆支持RGB 4:4:4 8/10bitbpc和YCbCr 4:4:4、4:2:2 8/10bit bpc

◆僅需一個晶振就可以生成所有時序

◆支持調試用的一個UART

◆HDMI輸入：HDMI 2.0b兼容支持6,8,10bpc，支持 DVI 模式，支持HDCP1.4/2.3，最大數據速率高達每通道6 Gbps，支持分辨率高達3840x2160@60Hz 或4096x2160@60Hz。

◆eDP/DP 輸出：支持4Lane高達 HBR2(5.4Gbps)輸出，支持6,8,10bpcRGB輸出，支持ASSR，支持1Mbps AUX通道。

◆支持HDMI2.0輸出的開發平臺就有機會應用，如：全志A64支持HDMI4K@30Hz，A64與CS5801組合就可以實現4K顯示。

2、CH7515 DP/eDP to 4Port_LVDS+IIS/SPDIF

CH7515 DP/eDP轉4Port LVDS+IIS/SPDIF，CH7515是一款兼容eDP v1.2的接收器，用于嵌入式顯示系統接收和解碼高速交流耦合的差分信號到 RGB顏色格式。集成了4-CH LVDS發送器，該CH7515支持LCD面板分辨率高達2K 2560×2048@60Hz或4K×2K@24/30Hz。為確保TFT-LCD面板設計的靈活性，CH7515支持背光逆變控制、亮度調節和電磁干擾減少等顯示增強功能。 CH7515功能框圖

(參考附件CH7515.PDF)◆支持4-lane eDP輸入，每鏈路速率1.62Gb/s or 2.7 Gb/s ◆支持輸入RGB格式6/8/10Bit像素◆支持VESE和 CEA標準，支持QSXGA 2560×2048@60hz 或WQXGA2D 2560×1600@60hz ,和Full HD3D1920×1080@120hz (每L/R眼框60hz)，支持10Bit圖形色彩深度◆支持單端口、雙端口和四端口LVDS輸出接口,6/8/10Bit色深達400MHz像素速率◆支持2通道IIS/ SPDIF音頻輸出◆支持通過AUX通道指令背光燈亮度動態控制，或通過PWM輸入/輸出接口控制背光亮度◆支持動態刷新頻率(DDR)開關◆支持3種增強型工作模式：外接27MHz晶振，輸入27MHz或14.318 MHz◆支持eDP身份識別，面板電源熱插拔檢測◆128腳TQFP封裝(14x14mm)◆推薦Rochchip之RK3399、RK3399Pro、RK3566、RK3568及全志A63支持2K、4K eDP，上述平臺型號有機會應用4Port LVDS接口屏深圳市億旸科技有限公司是一家成立于2010年的集成電路專業代理或分銷商，專注于顯示屏橋接、TTL/RGB/LVDS/miniLVDS/MIPI/eDP/VByOne/GVI接口轉換、HDMI/TypeC傳輸與轉換、以太網接口通訊IC銷售及技術支持，代理或分銷瑞盟Ruimeng、龍迅Lontium、硅谷數模Analogix、聯蕓Maxio、集睿致遠Capstone瑞普康、新港海岸、微盟等品牌產品，廣泛應用在消費電子、工控商業顯示、網絡傳輸?shù)阮I域，如RGB to LVDS、LVDS to RGB、RGB/LVDS to MIPI、RGB/LVDS to eDP、MIPI to eDP、eDP to MIP、MIPI to LVDS/RGB、HDMI1.4/2.0/2.1_TxRx、TypeC_TxRx、CVBS/AHD/SDI/USB2.0/3.0傳輸及解決方案，聯蕓MAE0621 1000M以太網PHY與RTL8211F Pin to Pin兼容，MAE0621支持1000M RGMII，后續SGMII、QSQMII產品將陸續上市。公司客戶遍布消費電子、安防、家電、通信網絡、汽車電子等諸多領域，我們常備庫存料號： CS5211、CS5801、MS90C385B、MS90C386B、MAE0621、RPC8211FS、ICN6202、NCS8801S、LT8618SXB、LT8911EXB、LT8918、LT8918L、LT9211、THC63LVD827、LT6911C等。

聯系方式：朱先生 18126125171 13714033198(可加微信) QQ:709365451

CS5801 Datasheet.pdf (948.84 KB)

CH7515CN.pdf (1.52 MB) 2022-8-12 18:00
