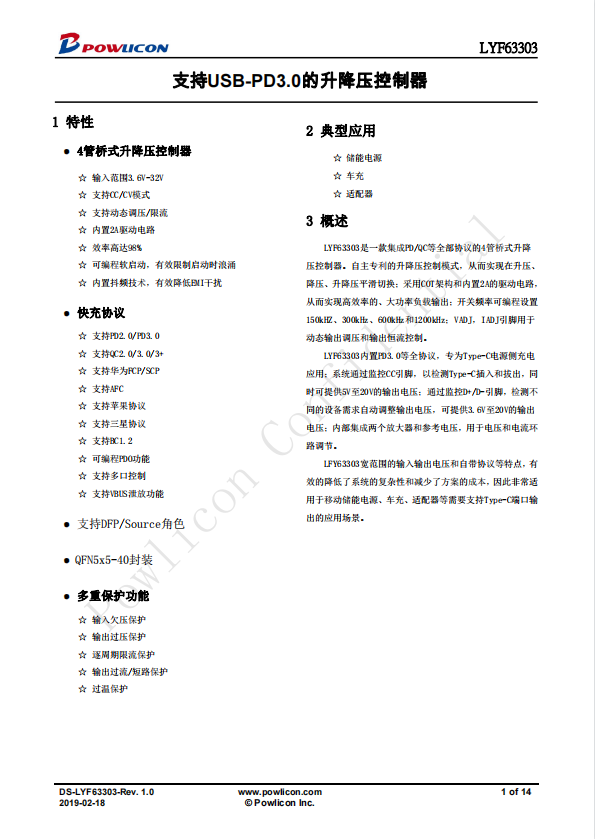

LYF63303(寶礫微)集成PD/QC全協議+升降壓控制器 數據手冊 DEMO 開發資料

XML13250262776

概述：
LYF63303是一款集成PD/QC等全部協議的4管橋式升降壓控制器。自主專利的升降壓控制模式，從而實現在升壓、
降壓、升降壓平滑切換；采用COT架構和內置2A的驅動電路，從而實現高效率的、大功率負載輸出；開關頻率可編程設置
150kHZ、300kHz、600kHz和1200kHz；VADJ，IADJ引腳用于動態輸出調壓和輸出恒流控制。
LYF63303內置PD3.0等全協議，專為Type-C電源側充電應用；系統通過監控CC引腳，以檢測Type-C插入和拔出，同
時可提供5V至20V的輸出電壓；通過監控D+/D-引腳，檢測不同的設備需求自動調整輸出電壓，可提供3.6V至20V的輸出
電壓；內部集成兩個放大器和參考電壓，用于電壓和電流環路調節。
LFY63303寬范圍的輸入輸出電壓和自帶協議等特點，有效的降低了系統的復雜性和減少了方案的成本，因此非常適
用于移動儲能電源、車充、適配器等需要支持Type-C端口輸出的應用場景。

特性：
● 4管橋式升降壓控制器
☆ 輸入范圍3.6V-32V
☆ 支持CC/CV模式
☆ 支持動態調壓/限流
☆ 內置2A驅動電路
☆ 效率高達98%
☆ 可編程軟啟動，有效限制啟動時浪涌
☆ 內置抖頻技術，有效降低EMI干擾
● 快充協議
☆ 支持PD2.0/PD3.0
☆ 支持QC2.0/3.0/3+
☆ 支持華為FCP/SCP
☆ 支持AFC
☆ 支持蘋果協議
☆ 支持三星協議
☆ 支持BC1.2
☆ 可編程PDO功能
☆ 支持多口控制
☆ 支持VBUS泄放功能
● 支持DFP/Source角色
● QFN5x5-40封裝
● 多重保護功能
☆ 輸入欠壓保護
☆ 輸出過壓保護
☆ 逐周期限流保護
☆ 輸出過流/短路保護
☆ 過溫保護

典型應用：
☆ 儲能電源
☆ 車充
☆ 適配器
