2Port LVDS_Tx橋接電路CS5211 CS5518簡介

[復制鏈接]
跳轉到指定樓層
樓主
發表于 2022-9-21 11:30:15 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式
目前RAM架構CPU廣泛應用于手機通訊、平板、智慧物聯、工控、安防、醫療等行業,MID平板、智慧物聯、數字標牌、商業顯示、商超收銀機主板應用較普遍的CPU瑞芯微RK3288、RK3399、RK3566、RK3568、RK3588以及全志A63、A64、A133、R818等,其主板顯示輸出多為單端口LVDS,與市場14-32英寸雙端口LVDS接口屏不匹配,主板需增加MIPI_to_2Port LVDS或者eDP_to_2Port LVDS橋接IC,現推薦2款橋接轉換應用電路CS5211eDP轉2Port LVDS及CS5518 MIPI轉2Port LVDS。
1CS5211  eDP2Port LVDS
CS5211  eDP轉2PortLVDS轉換器,為低成本顯示系統提供了靈活的配置。CS5211符合eDP 1.2,支持1.62 Gbps 和2.7 Gbps 的單軌道和雙軌道模式。CS5211采用強大的服務器技術,可以以較低的誤碼率恢復高速串行數據。 CS5211LVDS發射機支持單端口和雙端口模式。CS5211支持的最大分辨率是 WUXGA(1920x1200)。使用4個配置引腳,CS5211可以支持16個組合的不同面板分辨率和LVDS工作模式與一個EEPROM圖像。通過優化設計,使用CS5211可以很好地節省BOM成本,為用戶提供了一個便于編輯、生成和更新EEPROM映像的工具。該芯片集成了時鐘源,節省了外部晶體,具有寬范圍功率支持(核心功率為1.8-1.2V) ,節省了車載電源,CS5211總功率小于300mW,簡化了電源網絡設計。CS5211很容易集成到一個流行的低成本顯示系統中。

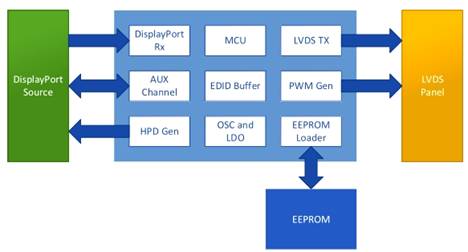

CS5211功能框圖
支持2-lane DP v1.1端口接收, 兼容嵌入式eDP 1.2規范
輸入顏色深度18/24bit每像素的RGB格式
支持18bit/雙端口,24bit/雙端口LVDS輸出
◆芯片內置MCU
支持面板選擇通過GPIO引腳控制
加載Boot ROM自動上電
通過I2C總線AUX通道更新串行Boot ROM數據
芯片自動電源模式控制
支持eDP身份驗證,面板電源熱插拔檢測
68pin QFN封裝
2CS5518 MIPI2Port LVDS
CS5518 MIPI DSI 轉1/2Port LVDS 發送器產品主要實現將MIPI DSI 轉單/雙端口LVDS功能,MIPI 支持 1/2/3/4 通道可選,每通道最高支持 1Gbps 速率,最大支持 4Gbps 速率。LVDS時鐘頻率高達154MHz,最大支持視頻格式為 FULL HD(1920 x 1200)。該芯片的主要應用于手持設備、雙屏顯示,大屏幕顯示等應用需求。CS5518 Pin to Pin替換GM8775,但軟件調試較GM8775更簡單,對市場1/2Port LVDS接口顯示屏兼容性更好。
CS5518功能框圖
I/0 電源電壓3.3V/1.8V
core電源電壓:1.8V
支持 MIPI® D-PHY1.00.00 MIPI® DSI 1.02.00
MIPI 支持 1/2/3/4 通道的傳輸方式,每通道速率高達 1Gbps
MIPI 接收 18bpp RGB66624bpp RGB88816bpp RGB565的打包格式。
MIPI 支持 LPDT 傳輸(Low-PowerData Transmission)和反向 LPDT 傳輸。
LVDS 的時鐘范圍為25MHz154MHz
◆LVDS 輸出支持單/雙通道模式。選擇雙通道模式時,可配置輸出為 18/24bit,JEIDA/VESA 模式;選擇單通道時,每通道可同時輸出,且可單獨配置輸出模式(18/24bit,JEIDA/VESA 模式)。
LVDS 的輸出數據通道可靈活調整順序以方便 PCB 布線。
可選擇采用 MIPI 時鐘、外部參考時鐘做 LVDS 輸出的參考頻率,且支持自動校準功能。
支持 MIPI DSI 配置,外部 I2C 配置兩種芯片配置方式;
GPIO 可以輸出 PWM 信號,控制屏幕背光。
封裝: QFN48
CS5211EN_202203.pdf (2.19 MB, 售價: 3 積分)
