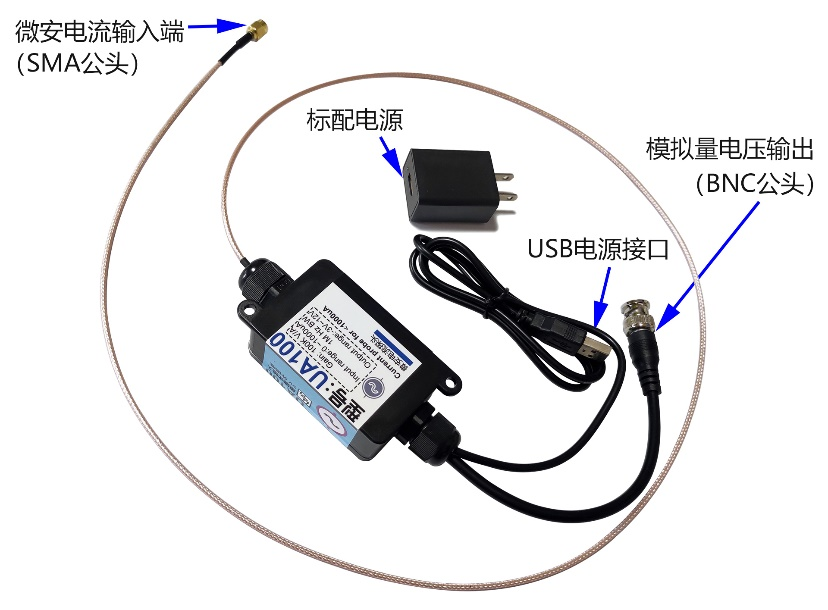

LOTO示波器如何測試阻抗的頻響曲線 模塊的輸入輸出端口，在電路分析上，一般簡單表征為電阻來進行計算和分析。但多數情況下，這些端口并不是純電阻的特性，更精確一些，它可能是電阻電容以及電感的組合，表現為非線性。我們稱之為阻抗，比如輸入阻抗，輸出阻抗。隨著通過的信號的頻率變化，阻抗也會響應的變化。 大廠出的一些成品，比如芯片，或者模塊，一般會提供給客戶所需要的阻抗頻響曲線，我們通過查看產品數據手冊就可以找到。大多數情況下，模塊是工程師自己設計搭建的，是沒有現成的阻抗頻響曲線的，這時候如果要驗證設計的品質，我們就需要測試端口的阻抗曲線做參考和決策。 LOTO示波器總結眾多的測試經驗和考慮各種需求，最近推出了一款微安級的電流探頭，配合著帶信號源模塊的示波器型號，比如OSCA02S,或者OSCH02S，就可以測1M以下的阻抗的頻響曲線。 微安電流探頭如下所示：
這個探頭的量程是0~1000微安，可以測7M赫茲以內范圍的電流波形。我們通過它的頻響曲線圖可以看出，在1M赫茲以內的范圍是平坦的，所以我們標稱它的帶寬是1M赫茲，如下圖所示：
我們來測一個這個探頭的量程是0~1000微安，可以測7M赫茲以內范圍的電流波形。我們通過它的頻響曲線圖可以看出，在1M赫茲以內的范圍是平坦的，所以我們標稱它的帶寬是1M赫茲。 測試阻抗曲線，我們現在有了電流探頭部分，還需要示波器加信號源加頻響曲線功能。LOTO這些也都有，可以選擇示波器加信號源的型號組合，上位機軟件會帶有掃頻功能，也有頻響曲線繪制功能。 接線如下圖所示：
我們把不同頻率的正弦波電壓波形加在100K電阻上，可以得到不同頻率下的電流波形如下： 1K赫茲：
10K赫茲：
100K赫茲：
1M赫茲：
2M赫茲：
設置好信號源的掃頻部分，然后打開上位機軟件的頻響曲線功能，我們選擇電壓/電流，也就是通道A除以通道B，就能得到阻抗的頻響曲線：
關于頻響曲線的操作部分，我們在軟件說明書以及演示視頻都有介紹，可以參考下，測試阻抗曲線的演示視頻我們放在這個鏈接： https://www.bilibili.com/video/BV1vM4y147aY/?vd_source=c0bedc6c664e75d3c19935cbda8abe19 微安電流探頭UA100的演示視頻： https://www.bilibili.com/video/BV1go4y1V7UV/?vd_source=c0bedc6c664e75d3c19935cbda8abe19 |
