SR850 斯坦福 鎖相放大器

tan201406

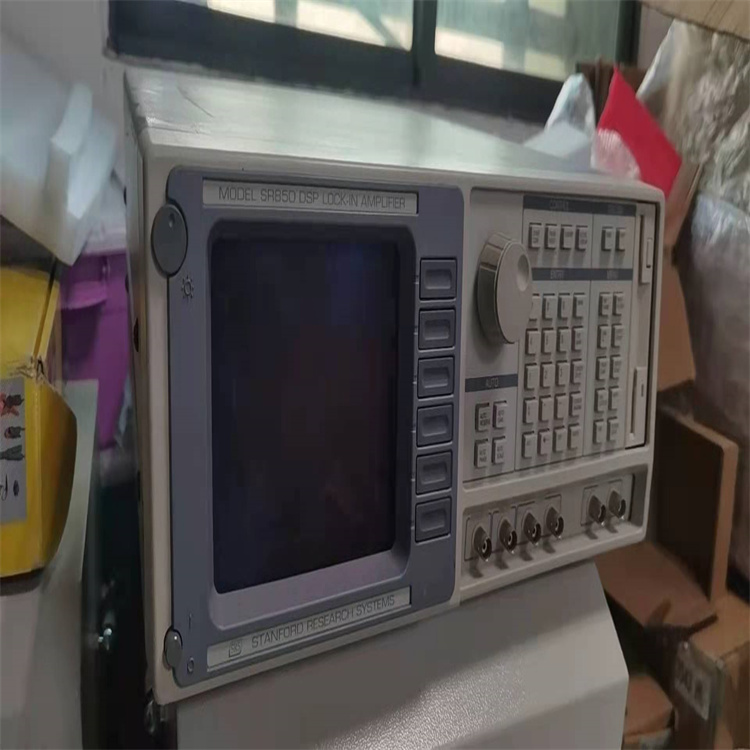

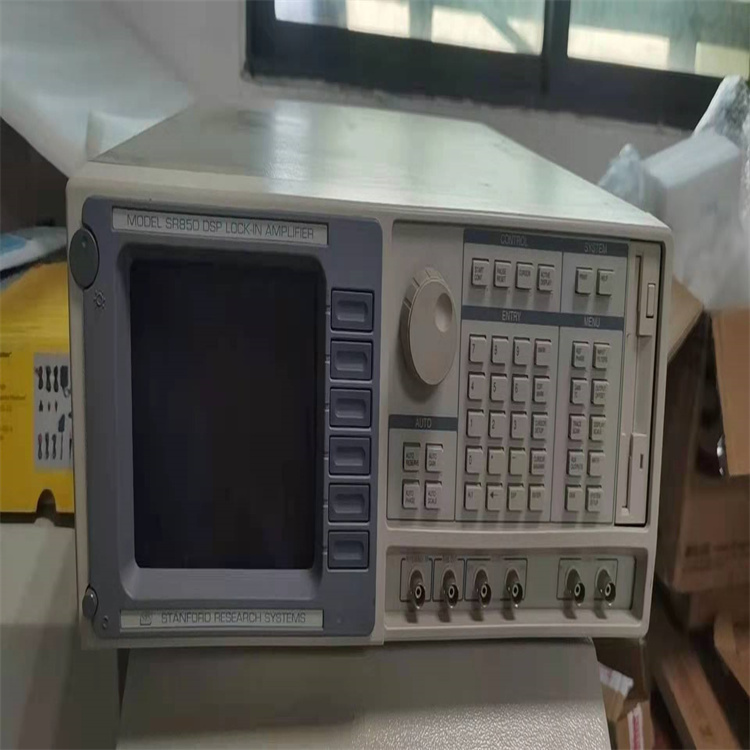

Stanford Research SR850 DSP 鎖相放大器，1 mHz 至 102.4 kHz
深圳市捷威信電子儀器有限公司
譚會平13554860890

Stanford Research Systems SR850 是一款基于創新數字信號處理 (DSP) 架構的數字鎖相放大器。其與傳統鎖定放大器相比的顯著性能優勢包括更高的動態儲備、更低的漂移、更低的失真和更高的相位分辨率。此外，CRT 顯示器和 65,536 點內存可以顯示和處理傳統鎖定無法獲得的各種格式的數據。

Stanford Research Systems SR850 DSP 鎖相放大器的特性和規格包括：

• 1 mHz 至 102.4 kHz 頻率范圍
• >100 dB 動態儲備
• 0.001度相位分辨率
• 時間常數從 10 μs 到 30 ks
  （高達 24 dB/oct 滾降）
• 自動增益、-phase、-reserve 和 -offset
• 數據記錄（最多 65k 個樣本）
• 平滑、曲線擬合和統計
• GPIB、RS-232 和 3.5" 磁盤驅動器
• Digital Precision：使用以下產品替代模擬解調器（混頻器）、低通濾波器和 DC 放大器：



  • 數字合成參考振蕩器
  • 實現精確的數學計算，消除漂移、偏移、非線性和老化
  • 輸入端的 18 位 A/D 轉換器
  • 高速DSP芯片


• 數字靈活性：7" CRT 顯示屏支持多種顯示選項
• 輸入通道：



  • 輸入噪聲為 6 nV/vHz 的差分輸入
  • 輸入阻抗為 10 MO，最小滿量程輸入電壓靈敏度為 2 nV
  • 輸入端不需要跟蹤帶通濾波器


• 參考渠道：


  • 參考源可以是外部應用的正弦波或方波，或者它自己的數字合成參考源。
  • 由于內部參考源是從用于乘以輸入的相同數字信號合成的，因此在使用內部參考時幾乎沒有參考相位噪聲。
  • 內部參考源可以在固定頻率下工作，也可以在 1 mHz 至 102.4 kHz 的整個工作范圍內進行線性或對數掃描。


• 高動態儲備：



  • SR850 具有所有可用鎖定中最高的動態儲備 (100 dB)。
  • 在 SR850 中，在不犧牲穩定性或準確性的情況下獲得超高動態儲備，并且無需使用模擬帶通濾波器，從而消除了此類濾波器引入的噪聲和誤差。


• 痕跡和顯示：



  • 采集的數據最多存儲在四個用戶定義的軌跡中。
  • 可以通過定義適當的跡線實時執行常見操作，例如比率。
  • 跟蹤值可以顯示為帶有相關大數字顯示的條形圖，或者顯示為顯示跟蹤值隨時間變化的帶狀圖。
  • 可以顯示極坐標圖，顯示由信號的同相和正交分量形成的相量。
  • 可以從前面板或通過計算機界面輕松縮放顯示。
  • 自動縮放功能可用于快速優化顯示。
  • 屏幕可以配置為單個大顯示屏，或兩個水平拆分的顯示屏。


• 方便的自動測量：


  • 常用測量參數可作為單鍵“自動”功能使用。
  • 增益、相位、動態儲備和顯示比例都可以通過一個按鍵來設置。
  • 對于許多測量，只需使用自動功能即可完全配置儀器。


• 輔助 A/D 和 D/A：



  • 四個后面板 A/D 輸入允許以毫伏分辨率測量外部信號，測量值可以納入 SR850 的軌跡定義之一，或者可以顯示在前面板上，或者通過任一計算機界面讀取。
  • 四個 D/A 輸出可以提供固定輸出電壓或與 SR850 的頻率掃描同步掃描的電壓電平。
  • A/D 輸入和 D/A 輸出都具有 ±10 V 范圍。


• 分析特點：


  • 多范圍 Savitsky-Golay 平滑可以應用于任何軌跡陣列，并且可以為選定的軌跡區域計算統計信息（均值、方差、總和）。
  • 曲線擬合例程計算數據的任何部分的直線、指數曲線和高斯曲線的最佳擬合。
  • 跟蹤“計算器”可讓您對跟蹤數據執行各種簡單的算術和三角運算。


• 接口和硬拷貝：


  • SR850 標配 RS-232 和 GPIB 接口。
  • 所有儀器功能都可以通過接口查詢和控制。
  • 為了方便調試，可以在前面板查看接口接收和發送的字符。
  • 有幾個硬拷貝選項可用。
  • 屏幕可以通過標準的 Centronics 打印機接口轉儲到點陣或 LaserJet 兼容打印機。
  • 還可以通過 GPIB 或 RS-232 在任何 HP-GL 兼容繪圖儀上繪制顯示。


• 信號通道：


  • 1 kHz 時為 6 nV/vHz
  • 1 kHz 時為 0.13 pA/vHz (10 6 V/A)
  • 100 赫茲時為 0.013 pA/vHz (10 8 V/A)
  • 電壓輸入：10 MO + 25 pF，交流或直流耦合
  • 電流輸入：1 kO 到虛地
  • 電壓輸入：單端或差分
  • 靈敏度：2 nV 至 1 V
  • 電流輸入：10 6或 10 8 V/A
  • 輸入阻抗：
  • 增益精度：±1%（±0.2% 典型值）
  • 噪音：
  • 線路濾波器：50/60 Hz 和 100/120 Hz (Q=5)
  • CMRR：10 kHz 時為 100 dB，在 10 kHz 以上時降低 6 dB/oct
  • 動態儲備：>100 dB（無前置濾波器）


• 參考渠道：


  • <0.01°/°C，低于 10 kHz
  • <0.1°/°C，10 kHz 至 100 kHz
  • 內部參考：1 kHz 時 <0.0001° rms
  • 外部參考：1 kHz、100 ms、12 dB/oct 時為 0.005° rms
  • 頻率范圍：0.001 Hz 至 102.4 kHz
  • 參考輸入：TTL 或正弦波（400 mVpp 分鐘）
  • 輸入阻抗：1 MO，25 pF
  • 相位分辨率：0.001°
  • 絕對相位誤差：<1°
  • 相對相位誤差：<0.001°
  • 正交性：90°±0.001°
  • 相位噪聲：
  • 相位漂移：

  • 諧波檢測：2F、3F、... nF 至 102.4 kHz
  • 采集時間：（2 個周期 + 5 毫秒）或 40 毫秒，以較大者為準


• 解調器：


  • 數字輸出：無漂移
  • 模擬輸出：
  • 穩定：
  • 諧波抑制：-90 dB
  • 偏移/擴展：±100 % 偏移，擴展至 256×
  • 時間常數：10 μs 至 30 ks（6、12、18、24 dB/oct 滾降）。低于 200 Hz 時可提供同步濾波


• 內部振蕩器：


  • -80 dBc（f < 10 kHz）
  • -70 dBc (f > 10 kHz) 在 1 Vrms
  • 范圍：1 mHz 至 102.4 kHz
  • 準確度：25 ppm + 30 μHz
  • 分辨率：0.01 % 或 0.1 mHz（以較大者為準）
  • 失真：

  • 振幅：0.004 至 5 Vrms 至 10 kO（2 mV 分辨率）
  • 輸出阻抗：50歐
  • 幅度精度：1%
  • 幅度穩定性：50 ppm/°C
  • 輸出：正弦波和 TTL（都可以鎖相到外部參考）
  • 掃描：線性和對數


• 輸入和輸出：


  • IEEE-488.2、RS-232 和 Centronics 接口標準。
  • 所有儀器功能都可以通過接口進行控制和讀取。
  • 接口：

  • X、Y 輸出：±10 V，以 256 ksamples/s 更新
  • CH1 輸出：X、R 或跡線 1 至 4 的 ±10 V 輸出
  • CH2 輸出：Y、T 或跡線 1 至 4 的 ±10 V 輸出
  • 輔助 A/D 輸入：4 BNC 輸入，1 mV 分辨率，±10 V
  • 輔助 D/A 輸出：4 個 BNC 輸出，1 mV 分辨率，±10 V（固定或掃幅）
  • Sine Out：內部振蕩器模擬輸出
  • TTL Out：內部振蕩器TTL輸出
  • 觸發輸入：TTL 信號啟動內部振蕩器掃描或觸發儀器數據采集（速率至 512 Hz）。
  • 遠程前置放大器：為可選的 SR550、SR552 和 SR554 前置放大器供電


• 顯示：


  • 64k 數據點
  • 可以配置為：
  • 具有 64k 點的單條跡線
  • 2 條軌跡，每條 32k 點
  • 或 4 條軌跡，每條 16k 點
  • 大數字讀數
  • 條狀圖
  • 極坐標圖
  • 帶狀圖
  • 每個顯示器顯示一條軌跡。
  • 跡線定義為 A×B/C 或 A×B/C 2，其中 A、B、C 選自 X、Y、R、T、X 噪聲、Y 噪聲、R 噪聲、Aux 1 至 4 或頻率。


  • 屏幕格式：單顯示或雙顯示
  • 顯示數量：

  • 顯示類型：

  • 數據緩沖區：

  • 采樣率：0.0625 Hz 至 512 Hz，外部至 512 Hz


• 分析功能：


  • 意思是
  • 標準偏差
  • 算術
  • 三角函數
  • 和對數計算
  • 線性的
  • 指數型
  • 或高斯
  • 平滑：5、9、17、21、25 pt。(Savitsky-Golay)
  • 曲線擬合：

  • 計算器：
  • 統計數據：


• 一般:


  • 3.5" MS-DOS 兼容格式，1.44 Mbyte
  • 數據和儀器設置的存儲（二進制或 ASCII）
  • 屏幕可以保存為 PCX 文件
  • 屏幕轉儲到點陣或 LaserJet 打印機
  • 繪圖到 HP-GL 繪圖儀（RS-232 或 GPIB）
  • 硬拷貝：

  • 磁盤驅動器：
  • 功率：60 瓦，100/120/220/240 伏交流電，50/60 赫茲
