一、產品概述 基于10G以太網的模擬適配器是一款分布式高速數據采集系統，實現多路AD的數據采集，并通過10G以太網光纖遠距離傳輸到存儲計算服務器，計算控制指令能通過光纖返回給數據卡進行IO信號控制。產品基于10G太網絡，可迅速構建起大規模的分布式智能數據采集系統。采集器終端體積小，功耗低，易集成，可外加防水殼，達到IP67的防護等級。
產品固化 FPGA邏輯，適配8路125Msps/4路250Msps/2路500Msps/1路 1Gsps采集，實現萬兆網絡的觸發采集，單次采集容量2GB，開源的網絡QT客戶端軟件，用戶可以在很短的時間內完成采集器程序的開發，如連續信號采集、數據處理算法、網絡通訊等，開發效率高、難度小。
適用于：火電、風電、化工、船舶、航空等應用。 二、技術規格

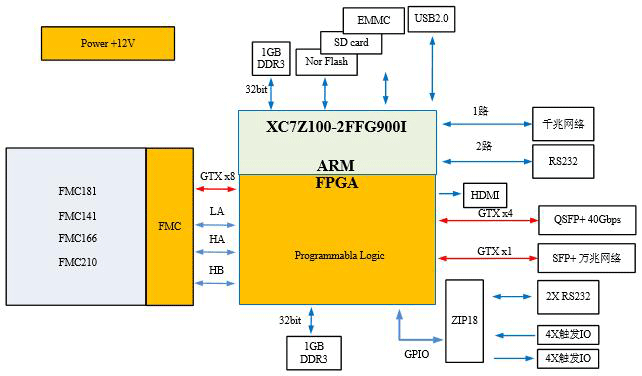

2.1 基于XC7Z100的數字底板 2.2 FMC AD 子卡
3 應用軟件 8路AD采集10G以太網UDP傳輸（181 + 367） 軟件實現FPGA邏輯 AD采集，PL端 UDP轉發， ARM的AXI配置。 采集顯示上位機一體，支持8通道AD數據顯示，以及數據落盤。
實物圖：
|
