一、盡量減少每個回路的有效面積

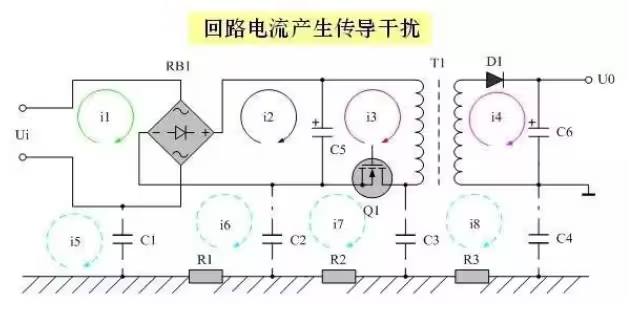

當電路存在數個回路電流，可將每個回路視為一個感應線圈，或變壓器線圈的初、次級。當某個回路中有電流流過時，另外一個回路中就會產生感應電動勢，從而產生干擾。最有效減少干擾的方法就是盡量減少每個回路的有效面積。 二、屏蔽、減小各電流回路面積及帶電導體的面積和長度
圖中e1、e2、e3、e4為磁場對回路感應產生的差模干擾信號；e5、e6、e7、e8為磁場對地回路感應產生的共模干擾信號。共模信號的一端是整個線路板，另一端是大地。 三、對變壓線進行磁屏蔽、盡量減少每個電流回路的有效面積
線路板中的公共端不能算為接地，不要把公共端與外殼相接。除非機殼接大地，否則公共端與外殼相接，會增大輻射天線的有效面積，共模輻射干擾更嚴重。 降低輻射干擾的方法，一個是屏蔽，另一個是減小各個電流回路的面積（磁場干擾），和帶電導體的面積及長度（電場干擾）。 對變壓器進行磁屏蔽、盡量減少每個電流回路的有效面積，圖中的電磁感應干擾，最為嚴重的是變壓器漏感所產生。若將變壓器的漏感視為變壓器感應線圈的初級，則其它回路可視為是變壓器的次級，所以在變壓器周圍的回路中，都會被感應產生干擾信號。減少干擾的方法，一是對變壓器進行磁屏蔽，二是盡量減少每個電流回路的有效面積。 四、用銅箔對變壓器進行屏蔽
對變壓器屏蔽，主要是減小變壓器漏感磁通對周圍電路產生電磁感應干擾，以及對外產生電磁輻射干擾。雖然非導磁材料對漏磁通起不到直接屏蔽作用的，但銅箔是良導體，交變漏磁通穿過銅箔的時候會產生渦流，而渦流產生的磁場方向正好與漏磁通的方向相反，部分漏磁通可以被抵消，所以銅箔對磁通也可以起到很好的屏蔽作用。 五、采用雙線傳輸和阻抗匹配
圖中兩根相鄰的導線，如果電流大小相等，電流方向相反，則它們產生的磁力線可以互相抵消。對于干擾比較嚴重或比較容易被干擾的電路，盡量采用雙線傳輸信號，不要利用公共地來傳輸信號，公共地電流越小干擾越小。 當導線的長度等于或大于四分之一波長時，傳輸信號的線路一定要考慮阻抗匹配，不匹配的 傳輸線會產生駐波，并對周圍電路產生很強的輻射干擾。 六、減小電流回路的面積
圖中磁場輻射干擾主要是流過高頻電流回路產生的磁通竄到接收回路中所產生。因此要盡量減小流過高頻電流回路的面積和接收回路的面積。 e1、 Φ1、S1、B1分別為輻射電流回路中產生的電動勢、磁通、面積、磁通密度；e2、 Φ2、S2、B2分別為輻射電流回路中產生的電動勢、磁通、面積、磁通密度。
七、不要采用多個回路串聯供電 幾個電流回路互相串聯在一起進行供電，容易產生電流共模干擾，特別是在高頻放大電路中，會產生高頻噪音。電流共模干擾的原因是：∆I2 = ∆I3+ ∆I4+ ∆I5
當幾個電流回路互相分開，采用并聯供電，每個電流回路具有獨立性，不會產生電流共模干擾。 八、避免干擾信號在電路中產生諧振
共模天線的一極是整個線路板，另一極是連接電纜中的地線。要減小輻射干擾最有效的方法是對整個線路板進行屏蔽，并且外殼接地。電場輻射干擾的原因是高頻信號對導體或引線進行充電，應盡量減小導體的長度和表面積。 磁場干擾的原因是在導體或回路中有高頻電流流過，應該盡量減小線路板中電流回路的長度和面積。頻率越高，電磁輻射干擾就越嚴重；當載流體的長度可以與信號的波長比擬時，干擾信號輻射將增強。 記不住的收藏一下。 |
