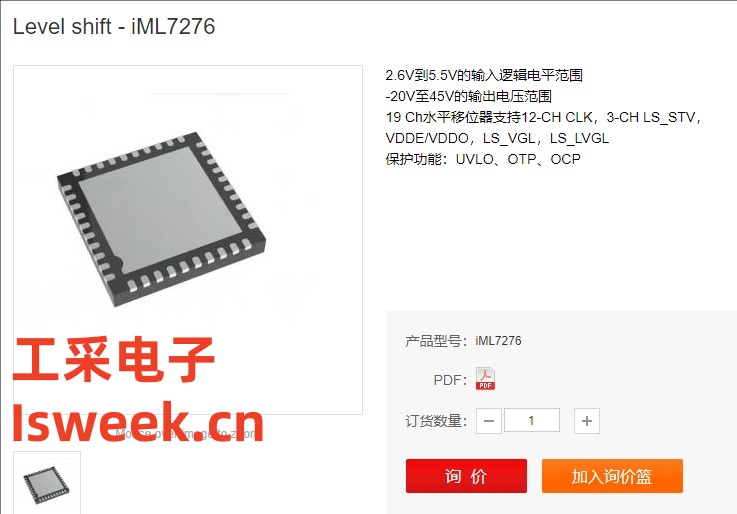

工采電子代理的國產電平轉換芯片 - iML7276是一個19通道高壓水平移位器的應用程序。該設備將由定時控制器（TCON）產生的邏輯電平信號轉換為由顯示面板使用的高電平信號。該設備采用WQFN-40L 5x5封裝，適用于GOP TFT-LCD面板。
液平轉換器被設計用于產生高壓信號來驅動TFT-LCD面板。iML7276包括8個GOA輸入信號（CPV1到CPV2、STV0、STV1A、STV1B、LC、tenet、DIS_SENSE）、19- CH GOA輸出信號(12CLK、LS_STV0、LS_STV1A、LS_STV1B、VDDE、VDDO、LS_VGL和LS_LVGL。它還集成了復位功能。只要DVDD達到放電水平，所有通道都會被拉到VGH。 iML7276提供了19通道電位轉換器，設計來驅動GOA面板。該設備將由定時控制器（TCON）產生的邏輯電平信號轉換為GOA面板所要求的高電平信號。 當DVDD超過UVLO時，壓縮GOA邏輯的內部信號ENA將會很高。電位移位器CLK1~CLK12，LS_LVGL的輸出應該遵循LVGL電位，因為DVDD超過了UVLO。水平轉換器LS_STV0、LS_STV1A和LS_STV1B的輸出應該遵循LVGL水平，因為VDD超過了UVLO。VDDE和VDDO的液位轉換器的輸出應遵循LC瞬態一個VGH2和其他LVGL，因為VDD超過UVLO。在超過DVDD UVLO上升后，CLK1到CLK12直到接收到第一個STV1A/1B上升邊緣后才會輸出。在DVDD>DVDD_UVLO上升和LC上升邊緣后，VDDE和VDDO將遵循LC真值表的瞬態變化。 推薦的上電序列為DVDD（2.6至5.5V）→LVGL→VGL→VGH1/2或VDD（2.6至5.5V）→LVGL=VGL→VGH1/2。 Level shift - iML7276的特性： 2.6V到5.5V的輸入邏輯電平范圍 -20V至45V的輸出電壓范圍 19 Ch水平移位器支持12-CH CLK，3-CH LS_STV，VDDE/VDDO，LS_VGL，LS_LVGL 保護功能：UVLO、OTP、OCP 支持2 IN，4/6/8/10/12 CLK OUT CLK費用共享和GPM功能 I2C接口 斷電放電選項 符合RoHS標準和無鹵素標準 封裝引腳配置：
