在這個快節奏的時代，外賣小哥如同城市的血脈，穿梭在大街小巷，為千家萬戶送去溫暖與便捷。風雨無阻的他們，在烈日與暴雨中面臨著諸多挑戰。

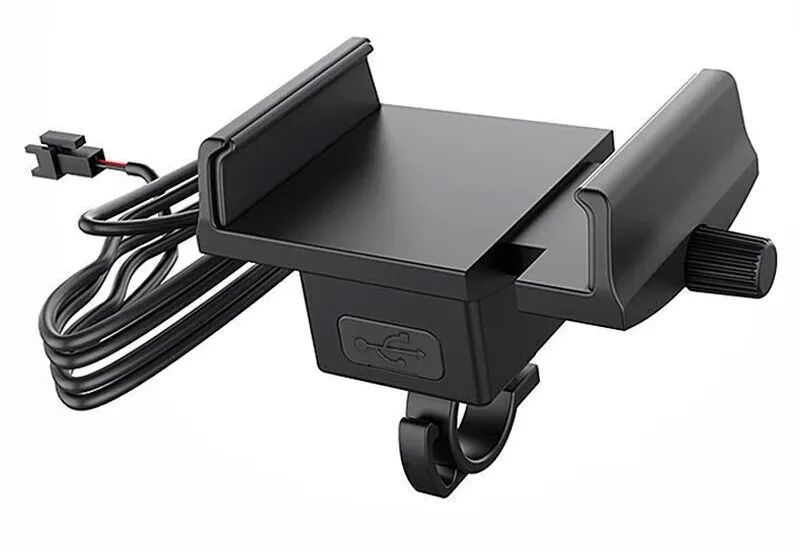

惠海半導體推出一款電動車便攜式手機支架內置USB接口為手機充電的降壓恒壓芯片H6255L高性價比方案，對充電器供電系統的安全、穩定、高效運行起到重要的作用。同時H6255L內置多重保護功能，在充電過程中可規避過壓、過流、短路、高溫等情況的發生。 01 H6255L芯片概述 原理圖
芯片特征 ▶寬壓12V-90V輸入范圍 ▶支持輸出電壓最低可調至3.3V，電壓精度高 ▶典型的2A最大持續電流 ▶轉換效率最高可達95%，輸出線損電壓補償 ▶線性和負載調整率良好，動態響應優異 ▶軟啟動(SS)、過流保護(OCP)、過熱保護(OTP)、短路保護(SCP) ▶性價比高，方案穩定，不燒手機 ▶可滿足48V 60V 72V 80V轉5V2A的手機充電應用 芯片介紹 H6255L是一種內置100V耐壓MOS，支持輸入高達90V的高壓降壓開關控制器，可以向負載提供2A的連續電流。H6255L支持輸出恒定電壓，可以通過調節VFB采樣電阻來設置輸出電壓，同時支持最大電流限制，可以通過修改CS采樣電阻來設置輸出電流最大值。 02 H6255L測試波形 紋波測試
紋波�。� 當Vin=12-80V Vout=5V/2A時，H6255L紋波不到60mV，紋波很小。 動態響應測試
負載階躍變化時，輸出電壓能迅速準確地跟隨變化，動態響應優異 打火測試
打火，熱拔插應用： H6255L輸入80V輸出5V2A進行打火，熱拔插測試，經過1000次打火測試，芯片不會損壞，電路輸出正常。 H6255L典型應用： 03 同系列全家福
04 總結 綜上所述，H6255L可以實現安全、高效、智能地為電子設備進行充電的功能，同時能夠適應不同的充電需求和電源條件。讓大家騎行時保持手機充足的電量，放心出行無后顧之憂！ |
