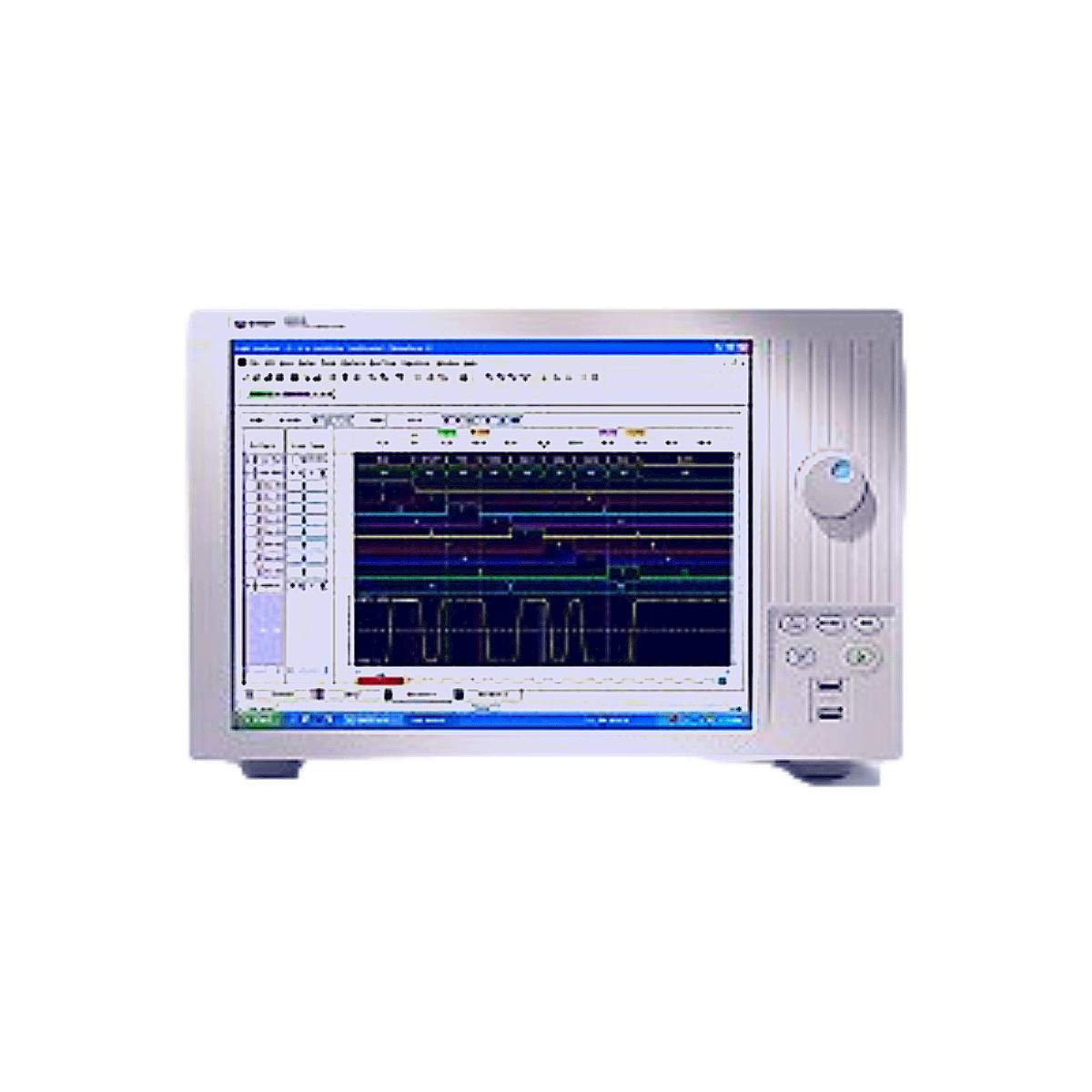

邏輯分析儀是一種專門用于數字系統測試和分析的電子儀器，它通過實時捕獲和顯示數字信號的邏輯電平狀態，幫助工程師理解系統中各個信號的邏輯關系和時序關系，進而進行故障排除和系統設計驗證。下面將分別探討邏輯分析儀的技術原理和應用領域。 技術原理邏輯分析儀的技術原理主要包括以下幾個方面： 信號采集：邏輯分析儀通過探頭與待測 電路的引腳相連，接收電路的輸出信號。這些信號可能是數字信號，如高低電平（邏輯1和0）的序列。 信號調理：接收到的信號可能需要經過一定的調理，如去噪、放大等，以確保信號的質量和準確性。 模數轉換：調理后的信號被送入模數轉換器（ ADC），將模擬信號轉換為數字信號，以便于后續處理和分析。 數據存儲：轉換后的數字信號被存儲在邏輯分析儀的內存中，以便后續進行查看和分析。邏輯分析儀內部通常具有高速數據緩沖區，可以存儲大量的信號狀態數據。 信號觸發：邏輯分析儀根據預設的觸發條件（如特定的信號模式或時序）開始捕獲信號。這些觸發條件可以根據工程師的需求進行設置，以實現靈活的信號捕獲和分析。 信號分析：存儲的信號數據可以通過邏輯分析儀的軟件界面進行查看和分析，包括波形顯示、狀態分析、時序分析等。這些分析功能有助于工程師快速定位故障原因、驗證系統設計的正確性以及調試復雜的算法和高速數據傳輸。
此外，邏輯分析儀還具備高精度定時、多通道輸入、可編程觸發、多種顯示模式等多種特點，這些特點使得邏輯分析儀在數字系統測試和分析中具有廣泛的應用前景。 應用領域邏輯分析儀的應用領域非常廣泛，主要包括以下幾個方面： 數字系統調試和故障診斷：邏輯分析儀可以實時捕獲和顯示數字系統的邏輯電平狀態，幫助工程師快速定位故障原因，并進行故障排除。 系統設計驗證：在數字系統設計過程中，使用邏輯分析儀可以實時驗證設計的正確性。通過捕獲和分析系統運行過程中的信號狀態，工程師可以了解系統的實際運行情況，從而驗證設計的正確性。 數據采集和分析：邏輯分析儀可以用于數據采集系統中，對采集到的數據進行分析和處理。例如，在數據采集系統中，邏輯分析儀可以用于對數字信號進行分析和處理，以便更好地了解系統的運行情況。 數據通信系統：在數據通信系統中，邏輯分析儀可以用于檢測信號是否正常，以及是否存在錯誤的信號。通過對通信過程中的信號進行分析和處理，工程師可以了解通信系統的性能，并采取相應的措施進行優化和改進。 復雜算法調試：對于復雜的數字算法，使用邏輯分析儀可以實時監測算法執行過程中的信號狀態，幫助工程師快速調試算法。例如，在實現一個新的加密算法時，通過邏輯分析儀捕獲到的信號狀態可以看出算法執行過程中的細節，進而找出算法中的漏洞或錯誤。 高速數據傳輸分析：在高速數字系統中，數據傳輸的穩定性和可靠性至關重要。使用邏輯分析儀可以實時監測和分析高速數據傳輸過程中的信號狀態，幫助工程師找出數據傳輸中的問題并采取相應的措施提高數據傳輸的穩定性和可靠性。
綜上所述，邏輯分析儀是一種非常重要的數字系統測試和分析工具。它通過實時捕獲和顯示數字信號的邏輯電平狀態，幫助工程師快速定位故障原因、驗證系統設計的正確性以及調試復雜的算法和高速數據傳輸。在未來的數字系統發展中，邏輯分析儀將繼續發揮重要作用。
|
