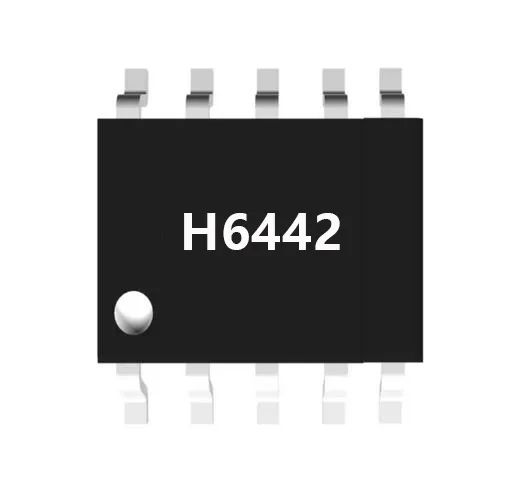

隨著人們生活水平的不斷提高，各種設備越來越多，智能化程度越來越高，要求質量也越來越高。 惠海半導體根據客戶需求，推出一款40V高性能低功耗4.5A大電流升壓、 升降壓恒壓芯片H6442，可應用于BMS、移動電源、逆變器、模塊供電等方案中。該芯片具有低靜態功耗、高恒壓精度、帶使能EN腳，成本優勢明顯，性能穩定可靠等優點。 01 H6442芯片介紹
◆ 內置40V耐壓功率MOS ◆ 寬輸入電壓：2.7-27V ◆ 輸出可調，升壓最高36V ◆ 最大輸入電流4.5A、最低2.5V啟動 ◆ 內置40V的LDO供電 ◆ 超低待機功耗<2uA ◆ 轉換效率>95%、芯片恒壓精度≤±3.5％ ◆ 支持PWM，PFM以及BURST工作 ◆ 支持低功耗關機模式、關機電流小于2uA、過溫保護功能、過流保護功能、輸入過壓保護 02 H6442芯片概述 H6442是一款升壓、升降壓恒壓控制驅動芯片，適用于2.7-27V輸入電壓范圍的升壓、升降壓恒壓電源應用領域，啟動電壓低至2.5V。
芯片根據負載的大小自動切換PWM，PFM和BURST模式以提高各個負載端的電源系統效率。芯片通過EN腳實現低待機關機功能，當EN腳接VIN的時候，系統正常工作，當EN腳位被拉低，系統關機，此時流入芯片內部的電流小于2uA，進入低功耗待機模式。 H6442適用于：可應用于BMS、移動電源、逆變器、模塊供電等設備中。
BMS： H6442 40V耐壓，超低待機功耗<2uA，4.5A大電流，可滿足BMS的3.7V 7.4V 12V 24V轉5V 12V的升降壓應用。 模塊供電： H6442 40V耐壓，外圍簡單,紋波小,動態響應優異，方案穩定可靠，可滿足3V-24V轉3.3V 5V給MCU供電的升降壓應用。 移動電源： H6442 40V耐壓，低功耗，外圍簡潔，動態響應優異，可滿足3.7V 7.4V 12V轉5V 1A 2A給設備供電的升降壓應用。 03 H6442優勢 H6442系列產品工作特性: Vin=12V, Vo=36V, Io=1.2A
H6442方案效率高，負載調整率良好。 動態響應波形：
H6442采用電流模式控制方式，環路穩定，動態響應優異。 04 同系列全家福
|
