ovp過壓過流保護電路中，我們常把過壓保護簡稱OVP，過流限流保護叫OCP。在本文ovp過壓過流保護芯片選型中，我們需要知道： 過壓保護OVP： 指當輸入達到過壓保護閾值時，表現為：切斷斷開輸出；恢復條件：輸入電壓低于過壓保護閾值。主要功能意義：保護后級電路或芯片不被高壓損壞；應用：藍牙耳機，充電寶，等等USB輸入充電口和輸出高電壓隔離保護電路。 OCP過流限流保護： 因為負載類型不同，有三種不同表現：1，恒流效果；2打嗝效果；3斷開0V�；謴蜅l件：第1和第二種都屬于自恢復，第三種是需要輸入重新上電或EN腳上電激活，比較特殊。 在實際應用中，因為負載供電類型的不同，，第1和第2種表現很容易混淆，一般工程師也是比較難判斷，常見的，也是簡單的方式是實際測試。 ovp過壓過流保護芯片中，平芯微有比較豐富的產品線給到客戶選擇，一般產品目錄在平芯微官網也有。

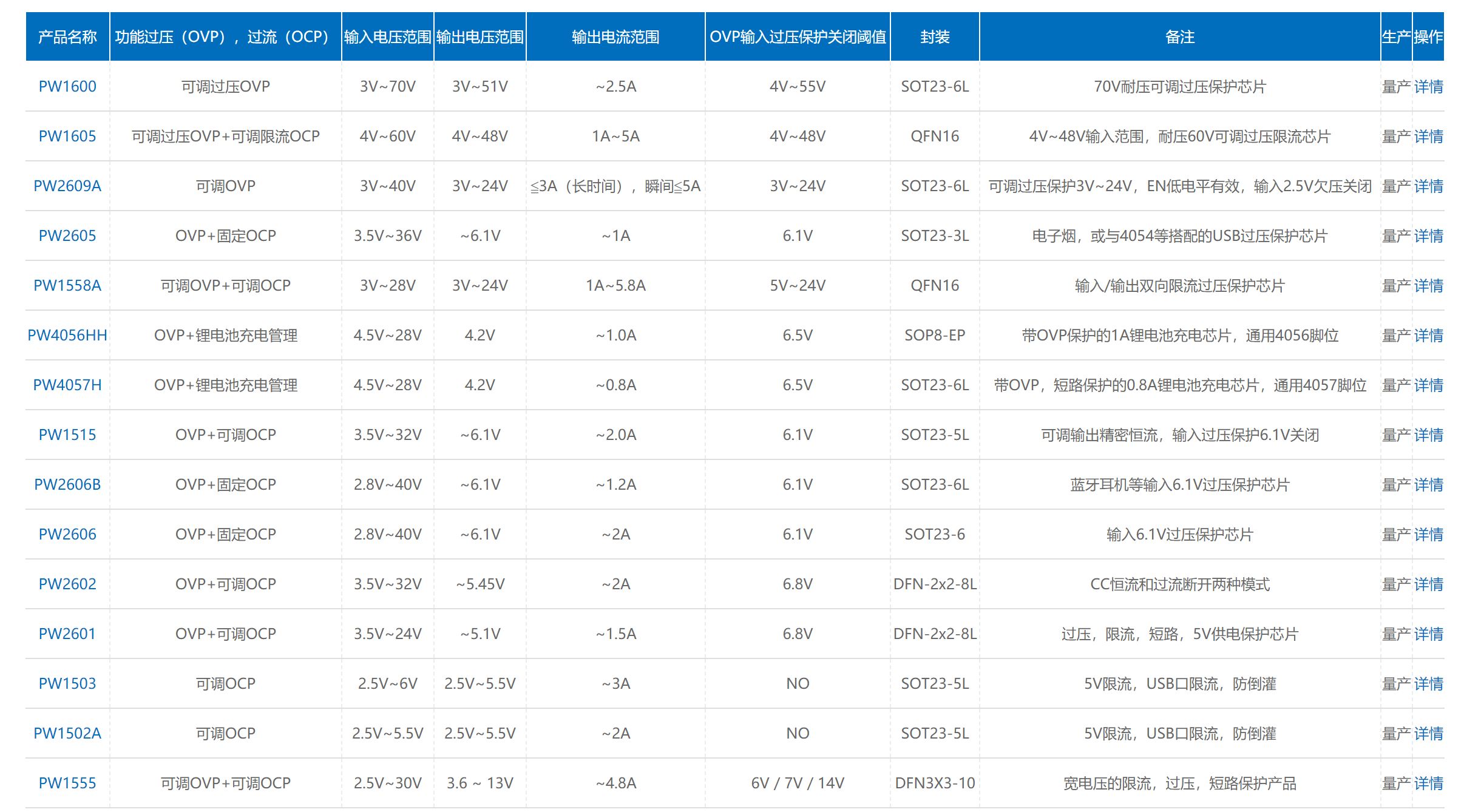

根據上表，我們可以大致選擇自己想要的，合適的芯片了。這里我也給大家篩選下比較熟悉的部分推薦。 1，PW1600， 單OVP過壓保護，沒限流功能，特點是輸入耐壓70V，在OVP過壓保護中比較少有的，常見的是40V，30多V的，具有簡潔電路6.1V過壓保護閾值特點，也可以自設定過壓保護閾值4V-55V內，輸出電流2.5A以下。封裝常見的SOT23-6。
2，PW1605，特點是OVP過壓和OVP過流二合一的，特點是輸入耐壓60V，電壓范圍也是很寬，4V-48V，輸出電流5A以下，這個也是很少見的，一般常見的是5V和12V.
3，PW2609A 單OVP過壓保護，沒限流功能，特點是輸入耐壓40V和輸出電流可實際達3A內，具有簡潔電路6.1V過壓保護閾值特點，也可以自設定過壓保護閾值3V-24V內。封裝SOT23-6。
4，PW2605 單OVP過壓保護，沒限流功能，特點是輸入耐壓40V和輸出電流1A以下應用，主要特點是常見的SOT23，3引腳封裝。
5 ，PW1558A 特點是OVP過壓和OVP過流二合一的，適用于3V-20V內范圍的，輸出限流可達到6A，過壓保護閾值也是可調設置的。
6，PW1515 特點是OVP過壓和OVP過流二合一的，適用于USB和5V，輸出限流可達到2A，過壓保護閾值固定6.1V，輸入耐壓達32V。常見的SOT23-5封裝，是面對市場很多5V限流芯片的升級中高端替換方案。
7，PW4056HH，PW4057H，PW4054H，是鋰電池充電IC，在輸入前面增加了OVP過壓保護，節省外圍和設計的。
8，PW1503，是5V限流芯片，可達3A，溫度也不高的產品
9，PW1502A 是5V限流芯片，可達2A的產品。
|
